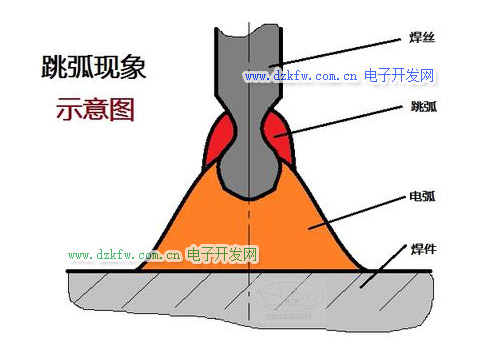

國強電焊在氣保焊培訓的過程中，熔化極出現(xiàn)的"跳弧現(xiàn)象"常在熔化極脈沖氬弧焊時發(fā)生，當脈沖電流幅值較大或脈沖時間較長時，在電弧爍亮區(qū)沿熔滴表面逐浙擴大，當電弧爍亮區(qū)電弧上爬至溶滴的根部，縮頸逐漸變細，而后經(jīng)過很短的時間（2～5ms），該電弧從熔滴根部上跳至縮頸上，這種現(xiàn)象，我們一般稱作“跳弧現(xiàn)象”；

  跳弧之后焊絲頭部都被電弧籠罩，熔滴變成倒蘑菇狀，并迅速被推離焊絲，而使縮頸變得細長，到達焊件。也就是說，隨著電流的增加，熔化極氣體保護焊由射滴過渡轉變?yōu)樯淞鬟^渡是突然發(fā)生的，射滴過渡是鐘罩狀電弧形態(tài)，而射流過渡是錐狀電弧形態(tài)，由于電弧形態(tài)的變化，引起了熔滴過渡形式的改變。實質上，跳弧現(xiàn)象就是鐘罩狀電弧形態(tài)突然變?yōu)殄F狀電弧形態(tài)的現(xiàn)象，同時伴隨射流過渡的產生。由滴狀過渡向射流過渡轉變的突變電流稱為射流過渡臨界電流，該電流也是產生跳弧現(xiàn)象的電流。

  從跳弧現(xiàn)象的電弧分折看，跳弧前后的變化是：①為跳弧后產生新的陽極斑；②為出現(xiàn)新的電弧通道。


  總之，氣保焊培訓影響跳弧的主要因素為：①焊絲金屬的蒸發(fā)能；②焊絲金屬蒸氣的電離勢的大小；③焊絲縮頸金屬液柱的電阻率；④電弧的電場強度；⑤保護氣的類型；⑥焊絲直經(jīng)；⑦焊絲伸出長度。

這種現(xiàn)象，一般稱作“跳弧現(xiàn)象”；跳弧之后焊絲頭部都被電弧籠罩，熔滴變成倒蘑菇狀，并迅速被推離焊絲，而使縮頸變得細長，到達焊件。也就是說，隨著電流的增加，極氣體保護焊由射滴過渡轉變?yōu)樯淞鬟^渡是突然發(fā)生的，射滴過渡是鐘罩狀電弧形態(tài)，而射流過渡是錐狀電弧形態(tài)，由于電弧形態(tài)的變化，引起了熔滴過渡形式的改變。
