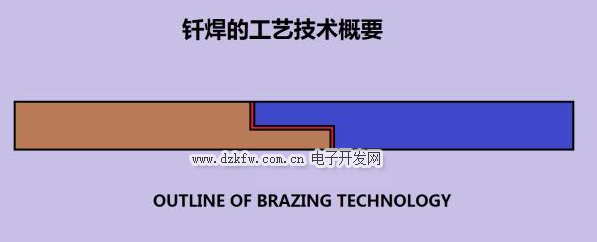

一、釬焊的種類及工藝技術概要
釬焊是采用比焊件熔點低的金屬材料作釬料，將焊件和釬料加熱到高于釬料熔點，低于焊件熔點的溫度，利用液態釬料潤濕母材，填充接頭間隙并于母材相互擴散，實現連接焊件的方法。按照釬料的熔點來分有：軟釬焊，即釬料的熔點低于450℃;硬釬焊，即釬料的熔點高于450℃。按照釬焊溫度的高低來分有：高溫釬焊；中溫釬焊；低溫釬焊。對于不同材料釬焊而言，其分類溫度均有差異。按照加熱方式來分有：火焰釬焊；爐中釬焊；感應釬焊；電阻釬焊；烙鐵釬焊等。

釬焊的適應性廣，可焊接大部分金屬和部分非金屬；釬焊的可達性好，對于空間不可達的焊縫，可用釬焊完成；釬焊的精確度高，對于高精度，復雜的零部件，多焊縫，可一次焊接完成，效率高；釬焊加熱溫度相比熔焊溫度要低很多，對母材組織和性能影響較小；焊件的變形小，特別是采用均勻加熱的釬焊，焊接變形可減小到最低程度，容易保證焊件的尺寸精度。釬焊也有其缺點，主要有：強度偏低；耐熱性較差；由于大多是疊加型（搭接）接頭，增加母材耗量，接頭笨重。

釬料就是在釬焊時用于形成釬縫的填充金屬。按熔點分為軟釬料（低于450℃）、硬釬料（高于450℃）、高溫釬料（高于950℃）；按化學成分（金屬元素）分有：稱其為“×”基釬料，如鎳基釬料、錫基釬料、銀基釬料等。釬劑，也稱助焊劑，其作用是去除母材和液態釬料表面上的氧化物，保護母材和釬料在加熱過程中不被進一步氧化以及改善釬料在母材表面的潤濕性能。同樣，配合釬料釬劑也分軟釬劑和硬釬劑；按用途還可分為：鋁用釬劑；粉末狀釬劑；液體釬劑；氣體釬劑；膏狀釬劑；免清洗釬劑等。

釬焊大部分是釬料與釬劑配合進行施焊，但也有不需要釬劑直接進行釬焊。釬焊時前縫的強度比母材低，為了增加強度，常采用搭接接頭形式，一般搭接接頭的長度為板厚的3～4倍，但不超過15mm。管材大多采用套接進行釬焊。釬焊前使用機械或化學方法清理焊件表面的氧化膜及臟物，為防止液態釬料隨意流動，常在焊件表面涂阻流劑。裝配式間隙過大過小，都會影響毛細管的作用，使釬縫強度降低，釬縫過大會浪費釬料。

釬焊的工藝參數主要是釬焊溫度和保溫時間，釬焊溫度，一般高于釬料熔點25～60℃，溫度過高過低都不利于保證釬縫質量。釬焊保溫時間應使焊件金屬與釬料發生足夠的作用，釬料與基本金屬作用的取短些；間隙大的、焊件尺寸大的則取長些。焊后，釬劑殘?jiān)�大多�?shù)對釬焊接頭有腐蝕作用，也妨礙對釬縫的觀察，故而必須清理干凈。

二、釬焊及其工藝特點

釬焊是指采用比母材熔點低的金屬材料作為釬料，將焊件和釬料加熱到高于釬料熔化溫度，低于母材熔化溫度，利用液態釬料潤濕母材，填充接頭間隙并與母材相互擴散實現連接焊件的焊接方法。

釬焊是焊接工藝中唯一焊后可拆卸的方法，其焊接溫度低于母材熔化溫度，焊接時母材不熔化。

釬焊工藝方法包括火焰釬焊、電阻釬焊、感應釬焊、浸漬釬焊、爐中釬焊、電弧釬焊與碳弧釬焊等。

三、常見釬焊工藝簡介

釬焊過程的主要工藝參數是釬焊溫度、保溫時間即 吸收的熱量大小。釬焊溫度通常選為高于釬料液相線溫度25 - 60℃，以保證釬料能填滿間隙。

釬焊保溫時間視工件大小及釬料與母材相互作用的劇烈程度而定。大件的保溫時間應長些，以保證加熱均勻。釬料與母材作用強烈的，保溫時間要短。一般說來，一定的保溫時間是促使釬料與母材相互擴散，形成牢固結合所必需的。但過長的保溫時間將導致熔蝕等缺陷的發生。

釬焊常用的工藝方法較多，主要是按使用的設備和工作原理區分的。如按熱源區分則有紅外、電子束、激光、等離子、輝光放電釬焊等；按工作過程分有接觸反應釬焊和擴散釬焊等。接觸反應釬焊是利用釬料與母材反應生成液相填充接頭間隙。擴散釬焊是增加保溫?cái)U(kuò)散時間，使焊縫與母材充分均勻化，從而獲得與母材性能相同的接頭。幾乎所有的加熱熱源都可以用作釬焊熱源，并依此將釬焊分類：

烙鐵釬焊 用于細小簡單或很薄零件的軟釬焊。

波峰釬焊 用于大批量印刷電路板和電子元件的組裝焊接。施焊時，250℃左右的熔融焊錫在泵的壓力下通過窄縫形成波峰，工件經過波峰實現焊接。這種方法生產率高，可在流水線上實現自動化生產。

真空釬焊：工件加熱在真空室內進行，主要用于要求質量高的產品和易氧化材料的焊接。

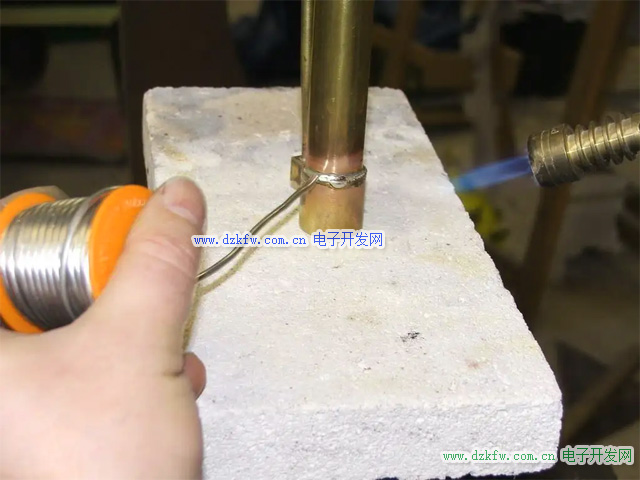

火焰釬焊：火焰釬焊是用可燃?xì)怏w、可燃固體或液體燃料的氣化物與氧或空氣混合燃燒所形成的火焰對工件和釬料進行加熱的一種釬焊方法。火焰釬焊所用的氣體可以是乙炔、丙烷、石油氣、霧化汽油等。

電阻釬焊：利用電流通過焊件、釬料或釬料與焊件接觸面所產生的電阻熱加熱焊件和熔化釬料的一種釬焊方法。

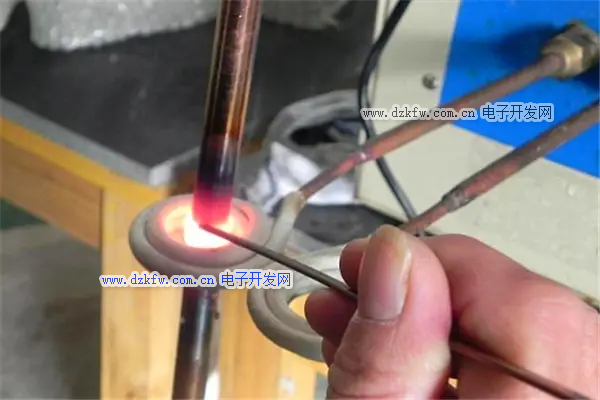

感應釬焊：將焊件的待焊部分置于交變磁場中，使之在交變磁場中產生感應電流，通過電流熱效應來實現加熱焊件和熔化釬料的一種釬焊方法。

爐中釬焊：常用釬焊爐有四類，即空氣爐、中性氣氛爐、活性氣氛爐和真空爐。將裝配好釬料的工件放在爐中進行加熱焊接，常需要加釬劑，也可用還原性氣體或惰性氣體保護，加熱比較均勻。爐中釬焊又可分為箱式釬焊爐，井式釬焊爐，間歇式釬焊爐，連續式釬焊爐。大批量生產時可采用連續式爐。

浸漬釬焊：把焊件局部或整體地浸人鹽混合物或液態釬料中，依靠這些液體介質的熱量把焊件加熱到釬焊溫度來實現釬焊過程。浸漬釬焊分為鹽浴釬焊和熔化釬料中浸漬釬焊。

電弧釬焊：電弧釬焊是借助于電弧熱傳給焊件和釬料進行釬焊的一種方法。

碳弧釬焊：碳弧釬焊是利用碳棒與工件間產生的電弧加熱母材，并將釬料熔化，實現母材連接的一種釬焊 方法。
