Arduino主要特點

1. Arduino板卡能夠讀取來自不同傳感器的模擬或數字輸入信號，并將其轉換為輸出，例如激活電機，打開/關閉LED，連接到云端等多種操作。
2. 你可以通過Arduino IDE（簡稱上傳軟件）向板上的微控制器發送一組指令來控制板功能。
3. 與大多數以前的可編程電路板不同，Arduino不需要額外的硬件（稱為編程器）來將新代碼加載到板上。你只需使用USB線即可。
4. 此外，Arduino IDE使用C++的簡化版本，使其更容易學習編程。
5. 最后，Arduino提供了一個標準的外形規格，將微控制器的功能打破成更易于使用的軟件包。

Arduino板的類型

1. 根據使用的不同微控制器，可提供各種Arduino板。然而，所有Arduino板都有一個共同點：它們通過Arduino IDE編程。
2. 差異基于輸入和輸出的數量（可以在單個板上使用的傳感器，LED和按鈕的數量），速度，工作電壓，外形尺寸等。一些板被設計為嵌入式，并且沒有編程接口（硬件），因此你需要單獨購買。有些可以直接從3.7V電池運行，其他至少需要5V。

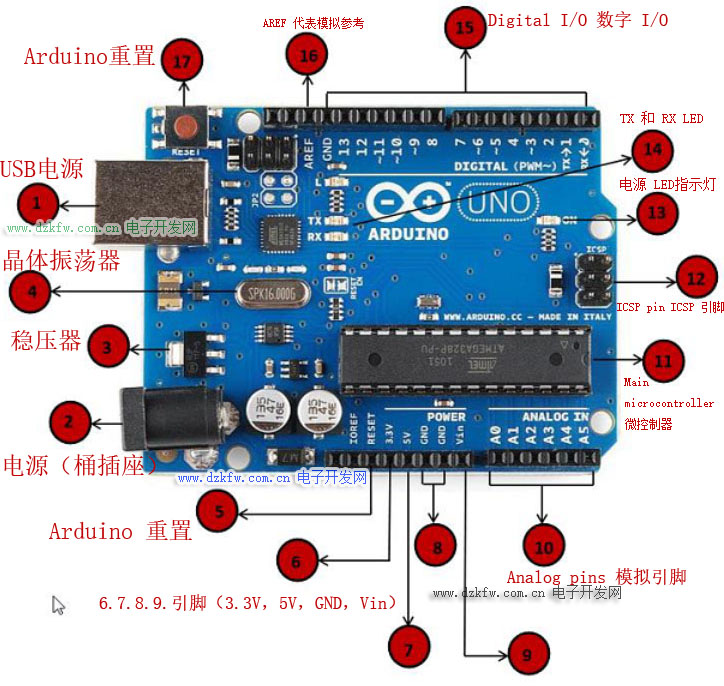

UNO 板的詳細內容


1.電源
USB Arduino 板可以通過使用計算機上的USB線供電。你需要做的是將 USB 線連接到 USB 接口。

2.電源（桶插座）
Arduino 板可以通過將其連接到電源插口直接從交流電源供電。

3.穩壓器
穩壓器的功能是控制提供給 Arduino 板的電壓，并穩定處理器和其他元件使用的直流電壓。

4.晶體振蕩器
晶振幫助Arduino處理時間問題。Arduino 如何計算時間？答案是，通過使用晶體振蕩器。在 Arduino 晶體頂部打印的數字是 16.000H9H。它告訴我們，頻率是 16,000,000 赫茲或 16MHz。

5.17. Arduino 重置
你可以重置你的 Arduino 板，例如從一開始就啟動你的程序。可以通過兩種方式重置 UNO 板。首先，通過使用板上的復位按鈕（17）。其次，你可以將外部復位按鈕連接到標有 RESET（5）的 Arduino 引腳。

6.7.8.9.引腳（3.3，5，GND，Vin）
3.3V（6） - 提供 3.3 輸出電壓
5V（7） - 提供 5 輸出電壓
使用3.3伏和5伏電壓，與 Arduino 板一起使用的大多數組件可以正常工作。
GND（8）（接地） - Arduino 上有幾個 GND 引腳，其中任何一個都可用于將電路接地。
VVin（9） - 此引腳也可用于從外部電源（如交流主電源）為 Arduino 板供電。

10.Analog pins 模擬引腳
Arduino UNO 板有六個模擬輸入引腳，A0 到 A5。這些引腳可以從模擬傳感器（如濕度傳感器或溫度傳感器）讀取信號，并將其轉換為可由微處理器讀取的數字值。

11.Main microcontroller 微控制器
每個 Arduino 板都有自己的微控制器（11）。你可以假設它作為板的大腦。Arduino 上的主 IC（集成電路）與板對板略有不同。微控制器通常是 ATMEL 公司的。在從 Arduino IDE 加載新程序之前，你必須知道你的板上有什么 IC。此信息位于 IC 頂部。有關 IC 結構和功能的更多詳細信息，請參閱數據表。

12.ICSP pin ICSP 引腳
大多數情況下，ICSP（12）是一個 AVR，一個由 MOSI，MISO，SCK，RESET，VCC 和 GND 組成的 Arduino 的微型編程頭。它通常被稱為 SPI（串行外設接口），可以被認為是輸出的“擴展”。實際上，你是將輸出設備從屬到 SPI 總線的主機。

13.Power LED indicator 電源 LED 指示燈
當你將 Arduino 插入電源時，此 LED 指示燈應亮起，表明你的電路板已正確通電。如果這個指示燈不亮，那么連接就出現了問題。

14.TX 和 RX LED
在你的板上，你會發現兩個標簽：TX（發送）和RX（接收）。它們出現在 Arduino UNO 板的兩個地方。首先，在數字引腳 0 和 1 處，指示引腳負責串行通信。其次，TX 和 RX LED（13）。發送串行數據時，TX LED 以不同的速度閃爍。閃爍速度取決于板所使用的波特率。RX 在接收過程中閃爍。

15.Digital I/O 數字 I/O
Arduino UNO 板有 14 個數字 I/O 引腳（15）（其中 6 個提供 PWM（脈寬調制）輸出），這些引腳可配置為數字輸入引腳，用于讀取邏輯值（0 或 1） ；或作為數字輸出引腳來驅動不同的模塊，如 LED，繼電器等。標有“〜”的引腳可用于產生 PWM。

16.AREF
AREF 代表模擬參考。它有時用于設置外部參考電壓（0 至 5 伏之間）作為模擬輸入引腳的上限。

安裝Arduino IDE

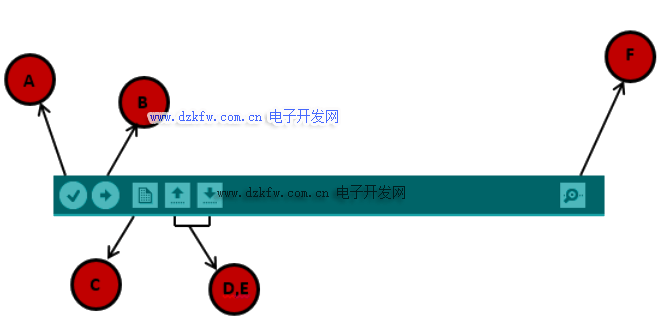

A - 用于檢查是否存在任何編譯錯誤。B - 用于將程序上傳到Arduino板。
C - 用于創建新草圖的快捷方式。
D - 用于直接打開示例草圖之一。
E - 用于保存草圖。
F - 用于從板接收串行數據并將串行數據發送到板的串行監視器。
