故障原因：電動機有問題，造成過流；變頻器逆變電路有問題，造成缺相、輸出電壓不平衡等。



　　維修方法：首先進行U、V、W電壓測量，根據測量數據，進行正確判斷。
　　問題判斷：如缺相，變頻器問題；如輸出電壓不平衡，變頻器空載，如仍不平衡，變頻器問題，平衡，查電動機電路。

　　體器件查找

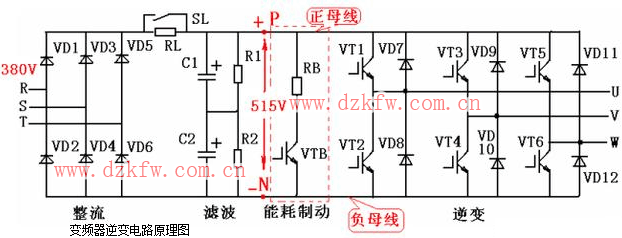

　　在逆變電路中，具體器件就是逆變橋。
　　1. 測量表具：指針萬用表的×100或×10Ω擋，或數字萬用表。
　　2. 測量方法：用指針萬用表測量輸出端（UVW）到直流母線上的直流電阻。

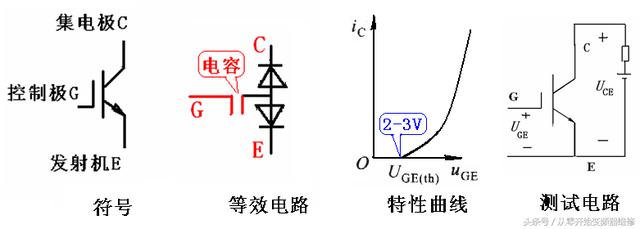

　　1）IGBT的測量
　　在電路中每個橋臂都是一只二極管和一只IGBT并聯，二極管具有單向?qū)щ娦裕�好的IGBT怎么測量都不通。

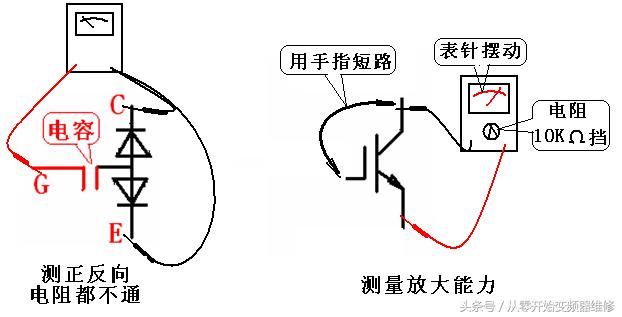

　　獨立測量：將獨立的IGBT（管子沒有接到電路中），用萬用表的×10kΩ擋，黑表筆接C極，紅表筆接E極，用手指短路C、G極，表針擺動，管子是好的。

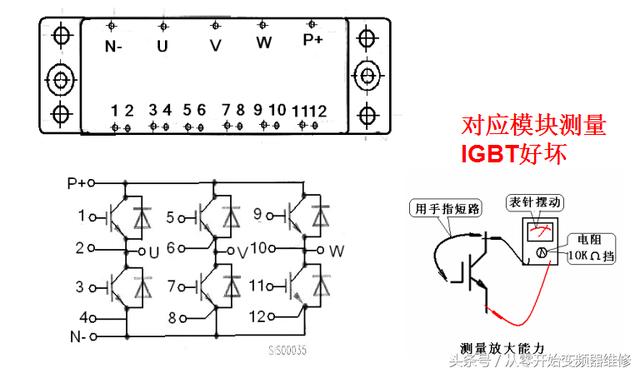

　　“BSM10GD120DN2” IGBT功率模塊管腳圖

　　2）測量逆變電路
　　在電路中，IGBT短路的可能性很小，因?yàn)橐坏┒搪罚瑥?qiáng)大的電流會很快將其燒斷。所以IGBT在電路中損壞是以開路居多。因?yàn)镮GBT開路對測量6個續流二極管沒有影響，所以可以用測量整流管的方法測量6個續流二極管。

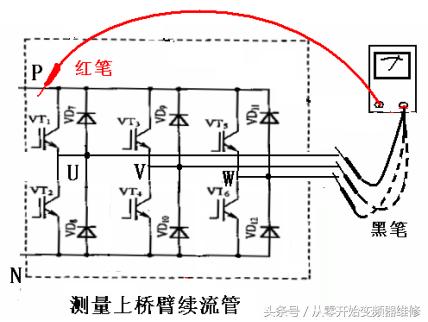

　　1)測量上橋臂黑筆接UVW，紅筆接P點，表針擺動到刻度的3/5，正常，不擺動，斷路。

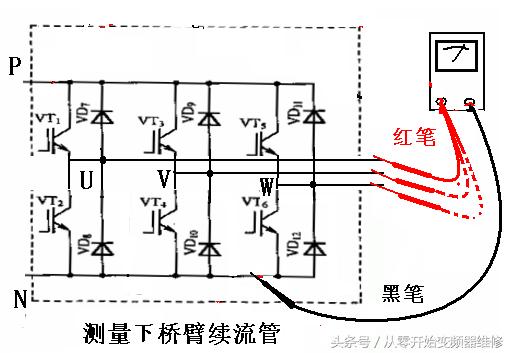

　　2）測量下橋臂
　　紅表筆接R、S、T，黑表筆接N。表針擺動到刻度的3/5，正常，不擺動，斷路；擺動到0Ω，管子短路（該現象很少見，因短路電流很大，管子必然燒斷）
　　3）結果分析上、下橋臂只要續流管開路，開關管也壞；續流管不壞，開關管有的也壞。
