溫差發電片原理及應用

便攜式小型電源

利用煤、油、天然氣、木材等燃燒熱以及取暖爐、烹飪爐等余熱作為熱源的溫差發電裝置可以作為便攜式小型電源，為野外作業、游牧民族提供電源。其優點是可以利用來源廣泛的熱源發電，減少蓄電池攜帶量。此外，這種技術還可以用于制造旅行用便攜式應急電源。國外已有可隨身攜帶的小型溫差發電器，利用燃燒熱、賓館取暖片等熱源發電，用于為便攜式電子設備（手機、筆記本電腦等）充電。圖4是安裝在普通爐灶底部的溫差發電裝置，利用爐膛底部廢熱發電，已在歐洲應用。主要為外出郊游、旅游者提供輔助電力

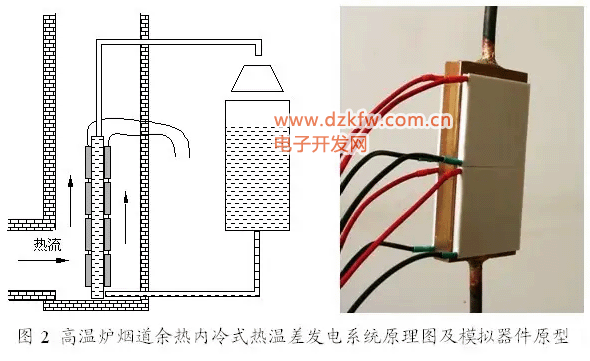

高溫工業窯爐余熱發電。主要利用鋼鐵、有色金屬、玻璃、水泥、陶瓷等耗能工業窯爐以及發電廠等鍋爐排放的150~250°C低品位余熱發電。這部分低溫余熱難以采用常規技術發電，熱電材料溫差發電技術可以填補這方面的技術空白。圖2是浙江大學趙新兵等人提出的利用高溫爐煙道余熱發電的內冷式溫差發電系統原理圖及模擬器件原型。它利用煙道余熱和循環水冷片之間的溫差（約100~150°C）發電，可模塊化生產，現場組裝。

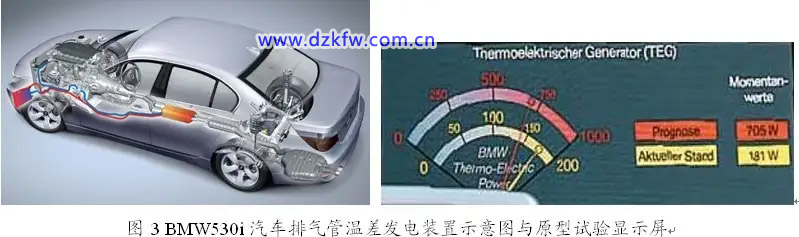

汽車發動機余熱發電。美國通用汽車、日本豐田汽車已開始這方面的研發，德國寶馬汽車已在530系列汽車上進行原型試驗（圖3）。據估算，一輛中高檔轎車正常運行時，可利用排氣管廢熱發電1千瓦（遠期目標可達5千瓦或更高）。
