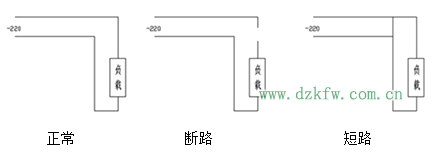

所謂斷路，就是閉合電路的某一部分?jǐn)嚅_，電流不能導通的狀態，也稱為斷路狀態。發生斷路后，電氣設備便不能工作，運行中的設備陷于停頓狀態或異常狀態。

所謂短路，就是由電源通向用電設備（也稱負載）的導線不經過負載（或負載為零）而相互直接連接的狀態，也稱為短路狀態。這是書上的定義。還有一種短路我們也常應用，就是有兩個以上的用電器串聯，用導線短路一個（接在該用電器的兩端），增大另一個的電流。有的人把它又叫短接。在修理家電時常用的一種手段。任何知識都要靈活應用。

　　短路和斷路故障發生時，線路表現的區別

　　短路發生時的表現：電路短路多由雷擊和電量負荷過高引起。短路時一般會發生電流擊斷導線的聲音，比較嚴重的短路會損壞電源并且產生火災。所以我們在實際應用中一定要避免這種現象的發生。

　　斷路發生時的表現：斷路是，電路中某個部位的電線發生斷線或接觸不良導致的電器不通電故障。具體的表現就是用電器不通電，不能正常工作。發生斷路時不會像短路時有比較強烈的表現。我們在實際應用中也可以考觀察電器斷電時線路的表現來區別斷路和短路的電路故障。

　　短路和斷路故障發生時電流表測定值的區別



　　短路故障電流測定值：短路故障是由電流過大引起的，所以如果我們用電流表去測量短路的線路的話就會顯示出較大的電流。如果電流過大就一定是發生短路故障了。

　　斷路故障電流測定值：斷路電路中是沒有電流通過的，所以用電流變來測量斷路電路時，是沒有讀數的。在實際中，我們可以依據二者的電流表測定值的不同進行區分和診斷。

　　短路和斷路故障發生時電阻表測定值的區別

　　短路故障電阻測定值：如果我們將電阻表連在電路中，發現電路中電阻非常小，趨近于零，那么就一定是發生短路現象了。

　　斷路故障電阻測定值：如果我們將電阻表連在電路中沒有讀數，就是發生了斷路故障。診斷出故障的原因之后，如果是短路，我們首先要電源斷開，然后在進行檢修。如果是短路我們可以用電流表對線路進行分段測試，檢測出斷路的故障點再進行維修。

　　短路和斷路的區別例子和口訣



　　斷路電流不通，電路上的用戶不能工作。短路是電流不經電阻，直接通過電線形成回路，從而形成高溫，燒毀電路上的用戶。

　　1、先根據題給條件確定故障是斷路還是短路：兩燈串聯時，如果只有一個燈不亮，則此燈一定是短路了，如果兩燈都不亮，則電路一定是斷路了；兩燈并聯，如果只有一燈不亮，則一定是這條支路斷路，如果兩燈都不亮，則一定是干路斷路。在并聯電路中，故障不能是短路，因為如果短路，則電源會燒壞。

　　2、根據第一步再判斷哪部分?jǐn)嗦坊蚨搪贰?/P>

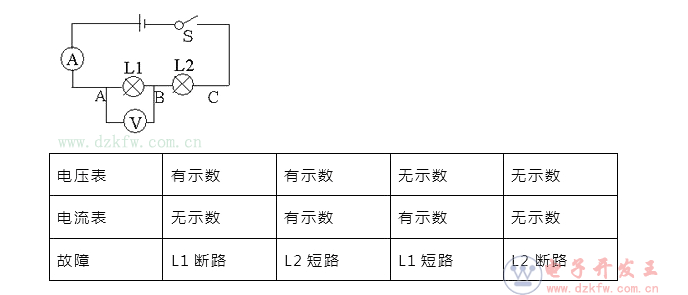

　　例1：L1與L2串聯在電路中，電壓表測L2兩端電壓，開關閉合后，發現兩燈都不亮，電壓表有示數，則故障原因是什么？解：你先畫一個電路圖：兩燈都不亮，則一定是斷路。電壓表有示數，說明電壓表兩個接線柱跟電源兩極相連接，這部分導線沒斷，那么只有L1斷路了。

　　例2、L1與L2串聯，電壓表V1測L1電壓，V2測L2電壓。閉合開關后，兩燈都不亮。則下列說法正確的是：A、若V1=0，V2示數很大，則L1短路而L2正常；B、若V1=0而V2示數很大，說明L2都斷路。

　　解：可能你會錯選A。其實答案為B。首先根據題給條件：兩燈都不亮，則電路是斷路，A肯定不正確。當L2斷路時，此時V2相當于連接到了電源兩極上，它測量的是電源電壓，因此示數很大。而此時L1由于測有電流通過，因此兩端沒有電壓，因此V1的示數為零。

　　再給你一個口訣

　　分析電路的口訣1、分析電路應有方法：先判串聯和并聯；電表測量然后斷。一路到底必是串；若有分支是并聯。2、還請注意以下幾點：A表相當于導線；并時短路會出現。如果發現它并源；毀表毀源實在慘。若有電器被它并；電路發生局部短。

　　V表可并不可串；串時相當電路斷。

　　如果發現它被串；電流為零應當然。

　　連接電路口訣1、連接電路怎么辦：串聯很簡單，各個元件依次連；并聯有點難，連干路，標節點；支路可要條條連，連好再檢驗。2、還有電表怎樣連：A表串其中；V表并兩端。線柱認真接；正（進）負（出）不能反。量程不能忘；大小仔細斷。3、最后提醒你一點：無論串聯或并聯；電壓表應最后連。
