1．連線布置形式
        1）垂直布置形式
        設備及電器元件圖形符號從左至右縱向排列，連接線垂直布置，類似項目橫向對齊，一般機床電氣原理圖均采用此布置方法。
        2）水平布置形式
        設備及電器元件圖形符號從上至下橫向排列，連線水平布置，類似項目縱向對齊。
        電氣原理圖繪制時采用的連線布置形式應與電氣控制柜內實際的連線布置形式相符。
        2．交叉節點的通斷
        十字交叉節點處繪制黑圓點表示兩交叉連線在該節點處接通，無黑圓點則無電聯系；T字節點則為接通節點，見圖。
        3．線號與規格標注
        線號用L1、L2、L3、U、V、W等標注，連線規格按就近原則采用引出線標注，例如圖中就采用了引出線標注，冷卻電動機主電路分區中的引出線端點處標注的2.5mm2表示連線截面積為2.5mm2。連線規格標注過多，會導致圖面混亂，可在電氣元件明細表中集中標注。

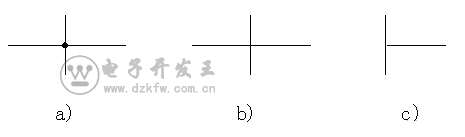

交叉節點的通斷
a) 有黑圓點十字交叉節點  b)無黑圓點十字交叉節點  c)T字節點
        4．節點數字符號標注
        為了注釋方便，電氣原理圖各電路節點處還可標注數字符號，見圖3-1之照明電路區的4、5、6、7、8。數字符號一般按支路中電流的流向順序編排。節點數字符號作用除了注釋作用外，還起到將電氣原理圖與電氣接線圖相對應的作用。
