一、電氣元件布置圖繪制原則
1、原理圖中，各電器的觸頭位置都按電路未通電或電器未受外力作用時的常態位置畫出。
2、原理圖中，各電器元件不畫實際的外形圖。而采用國家規定的統一國標符號畫出。
3、原理圖中，同一電器的各元件不按它們的實際位置畫在一起，而是按其在線路中所起作用分畫在不同電路中，但它們的動作卻是相互關聯的，必須標以相同的文字符號。

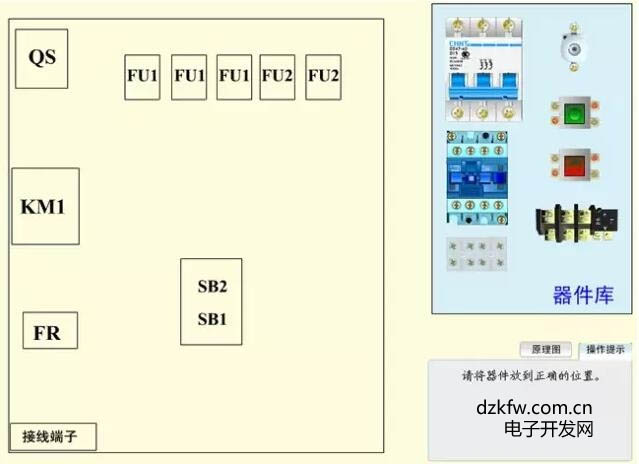

二、電器元件布置圖
電器元件布置圖主要是表明機械設備上所有電氣設備和電器元件的實際位置，是電氣控制備制造、安裝和維修必不可少的技術文件。
布置器件時應考慮器件的位置要與主電路有一定的對應，相同電器盡量擺放在一起，達到布局合理、間距合適、接線方便的效果。
