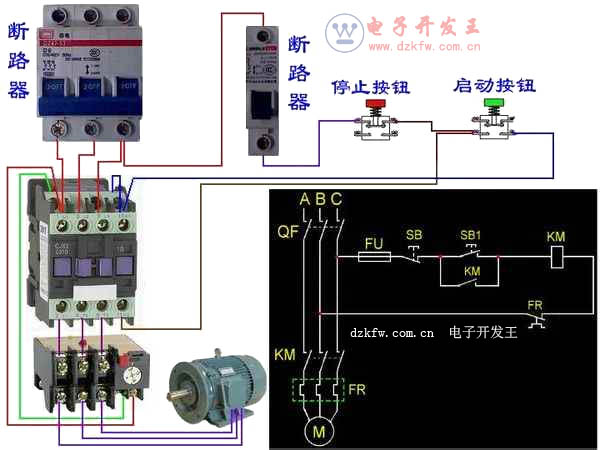

熱過載繼電器（熱繼電器）有兩組輔助觸點，常開和常閉。交流接觸器的線圈要連接熱過載繼電器的常閉觸點便可以。電機過載時熱繼電器保護電路如下圖接法;



　　交流接觸器主要由四部分組成:(1) 電磁系統,包括吸引線圈、動鐵芯和靜鐵芯；(2)觸頭系統,包括三組主觸頭和一至兩組常開、常閉輔助觸頭,它和動鐵芯是連在一起互相聯動的；(3)滅弧裝置,一般容量較大的交流接觸器都設有滅弧裝置,以便迅速切斷電弧,免于燒壞主觸頭；(4)絕緣外殼及附件,各種彈簧、傳動機構、短路環、接線柱等。
　　熱過載繼電器：當它接入主電路內，流過與電動機相同電流，當電動機過載達到一定程度時，熱元件被加熱達到一定彎曲程度，推動熱繼電器動作結構。
