一般用兩個按鈕控制一臺電動機的啟動和停止， 但在某些特殊場合（如多點控制和遠距離控制時， 需要大量的導線和按鈕， 為節省連接導線和減少按鈕數目） 或某些特殊設備上， 需要采用一個按鈕控制電動機的啟動和停止。

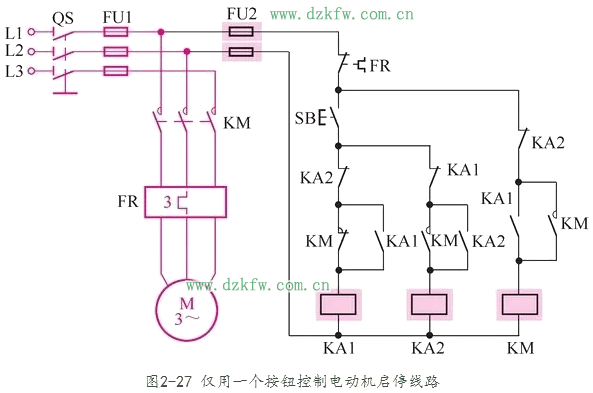

僅用一個按鈕控制電動機的啟動和停止線路如圖2-27所示。 當啟動時， 按下按鈕SB， 繼電器KA1線圈得電吸合， KA1常開觸點閉合， 交流接觸器KM線圈通電， KM吸合并自鎖， 電動機啟動， KM的常開輔助觸點閉合， 常閉輔助觸點斷開， 這時， 繼電器KA2的線圈因KA1的常閉觸點已斷開而不能通電， 所以KA2不能吸合。 松開按鈕SB， 因KM已自鎖， 所以交流接觸器KM仍吸合， 電動機繼續運轉。但這時KA1因SB被松開而斷電釋放， 其常閉觸點復位， 為接通KA2做好準備。
需要停機時， 第二次按下按鈕SB， 這時繼電器KA1線圈通路被KM常閉觸點切斷， 所以KA1不會吸合， 而KA2線圈通電吸合。KA2吸合后， 其常閉觸點斷開， 切斷KM線圈電源， KM斷電釋放，電動機停轉。
