1、星形—三角形(Y-△)降壓啟動的方法
星形—三角形降壓啟動是指電動機啟動時，把定子繞組接成星形(Y)，以降低啟動電壓，限制啟動電流；待電動機啟動后，再把定子繞組改接成三角形(△)，使電動機全壓運行。只有正常運行時定子繞組作三角形(△)聯接的異步電動機才可采用這種降壓啟動方法。
電動機啟動時，接成星形，加在每相定子繞組上的啟動電壓只有三角形接法直接啟動時的，啟動電流為直接采用三角形接法時的1/3，啟動轉矩也只有三角形接法直接啟動時的1/3。所以這種降壓啟動方法，只適用于輕載或空載下啟動。星形—三角形降壓啟動的最大優點是設備簡單，價格低，因而獲得較廣泛的應用。缺點是只用于正常運行時為Δ接法的電動機，降壓比固定，有時不能滿足啟動要求。
2、星形—三角形(Y-△)降壓啟動控制線路
控制線路及電路組成：
三相異步電動機的Y—Δ降壓啟動控制線路如下圖所示，它主要有以下元器件組成：



三相異步電動機的Y—Δ降壓啟動控制線路

①起動按鈕SB2：手動按鈕開關，可控制電動機的起動運行。
②停止按鈕SB1：手動按鈕開關，可控制電動機的停止運行。
③主交流接觸器KM1：電動機主運行回路用接觸器，起動時通過電動機起動電流。
④Y形連接的交流接觸器KM3：用于電動機起動時作Y形連接的交流接觸器，起動結束后停止工作。
⑤Δ形連接的交流接觸器KM2：用于電動機起動結束后恢復Δ形連接作正常運行的接觸器。
⑥時間繼電器KT：控制Y—Δ變換起動的起動過程時間（電動機起動時間），即電動機從起動開始到額定轉速及運行正常后所需的時間。
⑦熱繼電器FR：三相電動機的過載保護。
線路工作原理分析：

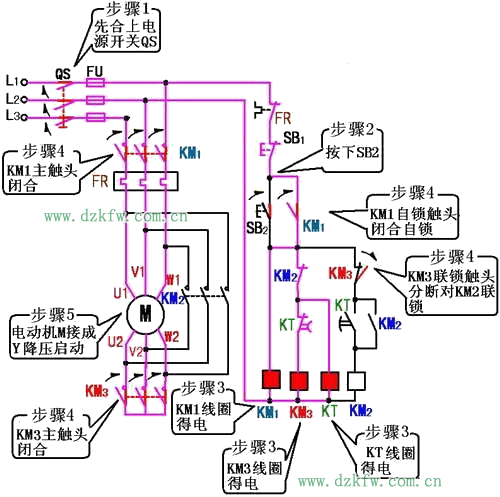

（a）電動機的Y—Δ降壓啟動控制工作原理示意圖1

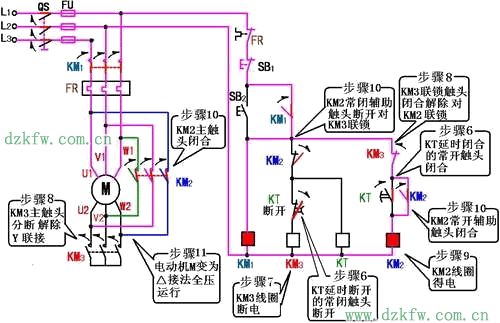

（b）電動機的Y—Δ降壓啟動控制工作原理示意2
三相異步電動機的Y—Δ降壓啟動控制線路原理示意圖
（a）工作原理示意圖1（b）工作原理示意2
