將電源ABC三相分別對應相序保護器的進線端（一般都用黃綠紅或ABC標識）。繼電器輸出端根據你的線路要求接常閉或是常開端子。相序繼電器在線路正常時，輸出端不動作。當出現故障（相序錯誤，缺相等）時常閉斷開，常開閉合，從而給控制回路一個通斷信號。

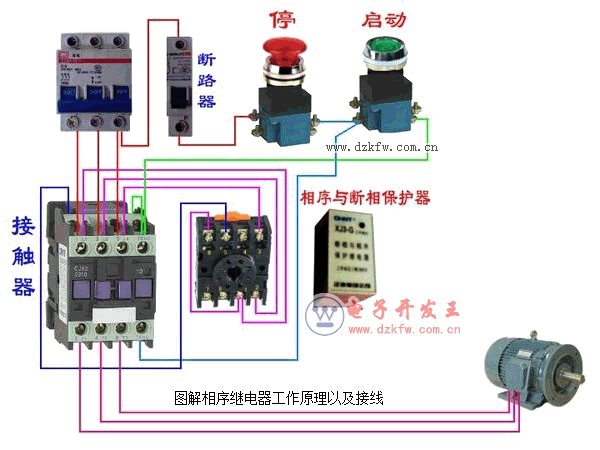

相序繼電器實物接線圖：


相序繼電器工作原理：由運放器組成的一個相序比較器，比較電壓幅值、頻率高低和相位。如果條件附合放大器導通，如果有一個條件不附合放大器閉合。
　相序保護用相序繼電器：
  相序保護可采用相序繼電器，當電路中相序與指定相序不符時，相序繼電器將觸發動作，切斷控制電路的電源從而達到切斷電動機電源、保護電動機的目的。
　一般情況下，電動機工作的接線順序是有規定的，如果由于某種原因，導致相序發生錯亂，電動機將無法正常工作甚至損壞。相序保護就是為了防止這類事故發生。
