按鈕開關（文字符號SB）

按鈕開關：一種短時接通或斷開小電流電路的電器，它不直接控制主電路的通斷，而在控制電路中發出手動“指令”去控制接觸器、繼電器等電器，再由它們?nèi)タ刂浦麟娐罚�故稱“主令電器”。

按鈕開關的外觀

1.按鈕開關的結構

按鈕開關的結構：由按鈕帽、復位彈簧、固定觸點、可動觸點、外殼和支柱連桿等組成。

常開觸頭（動合觸頭）：是指原始狀態時（電器未受外力或線圈未通電），固定觸點與可動觸點處于分開狀態的觸頭。

常閉觸頭（動斷觸頭）：是指原始狀態時（電器未受外力或線圈未通電），固定觸點與可動觸點處于閉合狀態的觸頭。

常開(動合)按鈕開關，未按下時，觸頭是斷開的，按下時觸頭閉合接通；當松開后，按鈕開關在復位彈簧的作用下復位斷開。在控制電路中，常開按鈕常用來啟動電動機，也稱啟動按鈕。

常閉(動斷)按鈕開關與常開按鈕開關相反，末按下時，觸頭是閉合的，按下時觸頭斷開；當手松開后，按鈕開關在復位彈簧的作用下復位閉合。常閉按鈕常用于控制電動機停車，也稱停車按鈕。

復合按鈕開關：將常開與常閉按鈕開關組合為一體的按鈕開關，即具有常閉觸頭和常開觸頭。未按下時，常閉觸頭是閉合的，常開觸頭是斷開的。按下按鈕時，常閉觸頭首先斷開，常開觸頭后閉合；當松開后，按鈕開關在復位彈簧的作用下，首先將常開觸頭斷開，繼而將常閉觸頭閉合。復合按鈕用于聯鎖控制電路中。

按鈕開關外觀

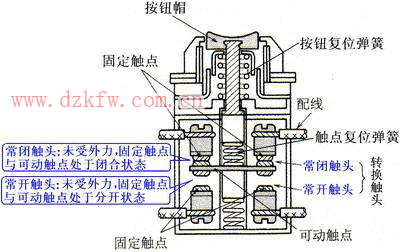

按鈕開關結構示意圖

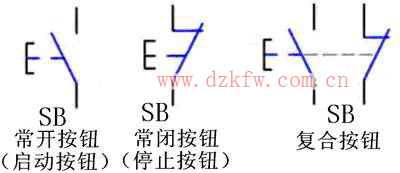

　按鈕開關符號

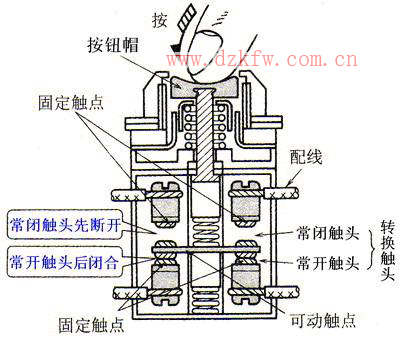

　復合按鈕動作狀態

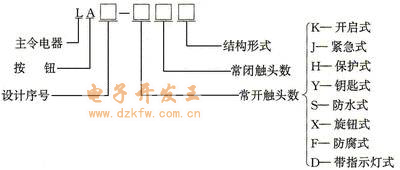

2.按鈕開關的型號意義：

3.按鈕開關的主要技術參數

常用按鈕開關的主要技術參數見表。

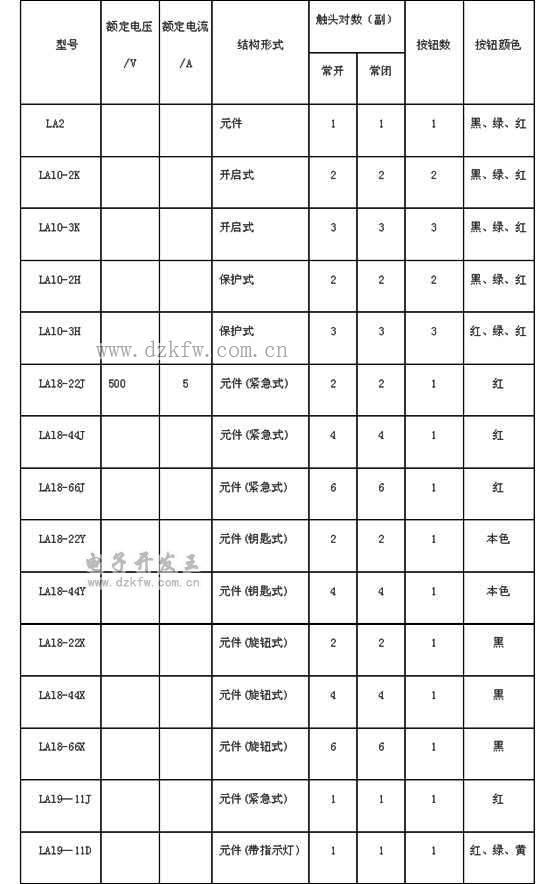

常用按鈕開關的主要技術參數（來源于m.www84811.com）
　

4.按鈕開關的安裝和使用方法
(1)將按鈕安裝在面板上時，應布置整齊，排列合理，可根據電動機啟動的先后次序，從上到下或從左到右排列：
(2)按鈕的安裝固定應牢固，接線應可靠。應用紅色按鈕表示停止，綠色或黑色表示啟動或通電，不要搞錯。
(3)由于按鈕觸頭間距離較小，如有油污等容易發生短路故障，因此應保持觸頭的清潔。
(4)安裝按鈕的按鈕板和按鈕盒必須是金屬的，并設法使它們與機床總接地母線相連接，對于懸掛式按鈕必須設有專用接地線，不得借用金屬管作為地線。
(5)按鈕用于高溫場合時，易使塑料變形老化而導致松動，引起接線螺釘間相碰短路，可在接線螺釘處加套絕緣塑料管來防止短路。
(6)帶指示燈的按鈕因燈泡發熱，長期使用易使塑料燈罩變形，應降低燈泡電壓，延長使用壽命。
(7)“停止”按鈕必須是紅色；“急�！卑粹o必須是紅色蘑菇頭式；“啟動”按鈕必須有防護擋圈，防護擋圈應高于按鈕頭，以防意外觸動使電氣設備誤動作。
