下圖是兩個時間繼電器控制一個電機間歇運行的原理圖


－、主電路：

主電路中QS是主電路和控制電路的總隔離開關，F(xiàn)U是保險絲，對主電路起短路保護作用，KM是交流接觸器的主觸點，主觸點的接通或斷開控制電動機的運行和停止，F(xiàn)R是熱繼電器對主電路起過載保護作用。

二、控制電路：

FU1是保險絲，對控制電路起短路保護作用，F(xiàn)R是熱繼電器的常閉觸點，當通過熱繼電器電流過載超過一定時間后，就會斷開，使控制電路斷開。SB1是停止按鈕，SB2是啟動按鈕，KT1,KT2是兩個時間繼電器，KA1是中間繼電器。

動作過程：按下啟動按鈕SB2，電流通過SB2繼電器的常閉觸點KA為交流接觸器線圈KM供電，交流接觸器主觸點閉合，電機運行，并聯在啟動按鈕兩端的常開觸點KM閉合，為交流接觸器線圈和時間繼電器KT1線圈提供電流通路 ，這時SB2無效，時間繼電器KT1線圈得電延時觸點開始計時。當達到設定時間時，延時閉合觸點ST1閉合，中間繼電器KA1和時間繼電器KT2線圈得電，常開觸點KA1閉合,串聯在交流接觸器線圈回路的常閉觸點KA斷開，KM線圈失電，常開觸點KM復位，電機停止運行，時間繼電器KT1失電復位，KT2延時觸點開始計時。

當KT2延時閉合觸點到達設定時間時，和交流接觸器常開觸點并聯的延時閉合觸點KT2閉合 ，與KA線圈和KT2線圈串聯的延時斷開觸點KT2斷開，串聯在KM線圈回路的常閉觸點KA復位 ，KM得電自鎖，電機重新啟動。

由于KT2的常閉觸點斷開，使KT2線圈失電，兩個延時觸點延時動作后又瞬間復位，電路又恢復到剛開始啟動的狀態，繼續重復上面的過程。

從上面的動作過程可以看出，電動機開始啟動，KT1線圈開始得電計時，KT1延時觸點動作，電動機停止運行，所以電動機運行時間。就是時間繼電器KT1的設定時間;電動機停止的同時，時間繼電器KT2線圈得電開始計時，延時觸點動作電動機開始啟動，所以時間繼電器KT2設定時間就是電動機間歇時間。

處于間歇運行狀態時按下停止按鈕，電路退出工作狀態。

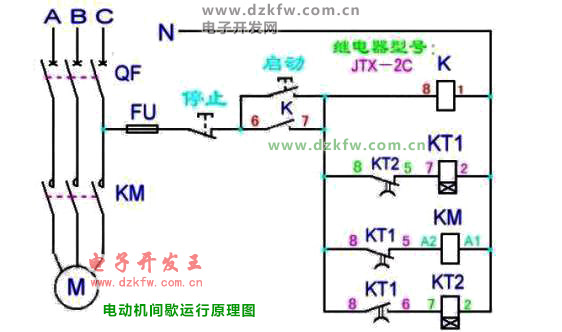

下圖也是實現電動機間歇運行的電路圖，和上面電路原理大同小異，這里不再贅述。
