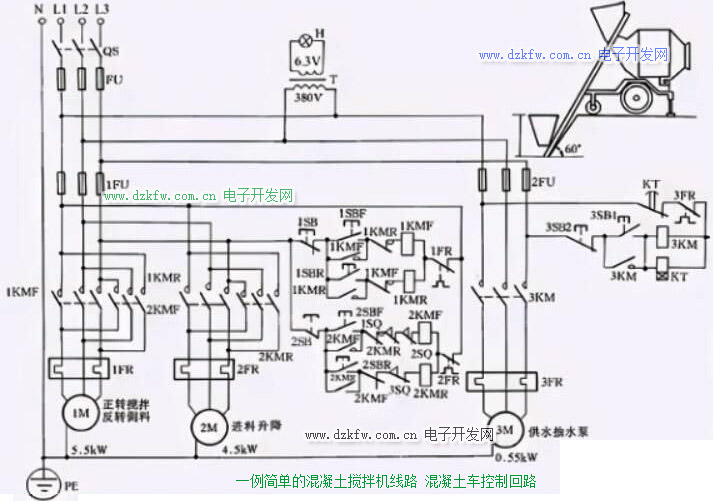

錐型JZ350型攪拌機線路如下圖，其工作原理是當把水泥、砂子、石子配好料后，操作人員按下按鈕2SBF，2KMF接觸器線圈得電吸合，使上料卷揚電動機2M正轉，料斗送料起升。當上升到一定高度后，料斗擋鐵碰撞行程開關1SQ和2SQ，使2KMF斷電釋放。這時料斗已經升到預定位置，把料自動倒到攪拌機內，并自動停止上升。

一例簡單的混凝土攪拌機線路 混凝土車控制回路

圖1：混凝土攪拌機線路

此時，操作人員按下下降按鈕2SBR，卷揚系統帶動料斗下降，待下降到其料口與地面平齊，擋鐵碰撞行程開關3SQ，使2KMR接觸器斷電釋放，自動停止下降，為下次上料做好準備，這時攪拌機料已備好，操作人員再按下3SB1，3KM接觸器得電吸合，使供水抽水泵電動機3M運轉，向攪拌機內供水。

同時，時間繼電器KT得電工作，待供水與原料成比例后（供水時間由KT時間繼電器調整確定，根據原料與水的配比確定），KT動作延時結束，從而使3KM自動釋放，供水停止。

加水完畢，即可實施攪拌。按下1SBF正轉按鈕，1KMF得電吸合，1M正轉攪拌，攪拌完畢后按下1SB停止按鈕即可停止。出料時，按下1SBR按鈕，1M反轉可把混凝土泥漿自動攪拌出來。按下1SB，接觸器1KMR斷電釋放，1M停轉，出料停止。
