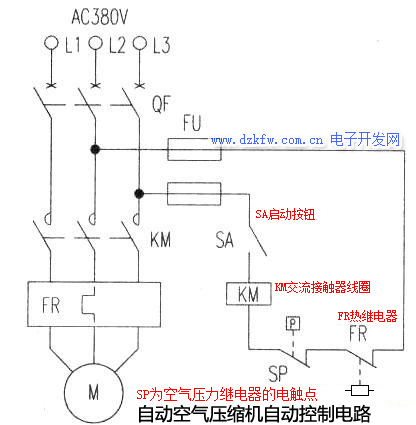

會員注冊一般情況下，空氣壓縮機的電動機控制電路在二次控制回路中串聯空氣繼電器的電觸點SP，來實現對壓縮空氣的自動控制。當壓縮空氣的壓力升高到上限值時，空氣繼電器的電觸點sP斷開，切斷交流接觸器的線圈電源。當壓縮空氣的壓力減小到下限值時，空氣繼電器的電觸點SP閉合，接通接觸器的線圈電源，使壓縮機重新投人工作。電路如下圖所示。
工作原理：如下圖所示，KM為交流接觸器，用來控制三相主電源的通與斷，進而控制電動機M；SP為空氣壓力繼電器的電觸點，控制二次回路電源的通斷：SA為手動開關，合上時，電動機M即可啟動，FR為熱繼電器，作過載保護使用，啟動時，合上開關SA，電動機M開始啟動，斷開SA時，電動機停轉，壓縮機停止工作。
