用一般的萬用表是不能測出晶振的好壞的，這里提供了一種簡單而實用的晶振檢驗器，它只采用一個 N 溝道結型場效應管（FET），兩個普通 NPN 小功率晶體三極管，一個發光管和一些阻容元件，便可有效的檢驗任何晶振的好壞。

    如圖所示，2N3823 結型 N 溝道場效應管（可用任何其它型號的同類小功率場效應管，如 3DJ6，3DJ7 等）與被測晶體（晶振）等組成一個振蕩器，兩個兩個 NPN 三極管 2N3904（也可用其它任何型號的小功率 NPN 三極管）接成復合檢波放大器，驅動發光二極管 LED。若被測晶振良好時，振蕩器起振，其振蕩信號經 0.01uF 的電容耦合至檢波放大器的輸入端，經放大后驅動發光二極管發光。如果被測晶振不好，則晶振不起振，發光二極管就不發光。

    本裝置可檢驗任何頻率的晶振但其最佳的工作狀態是在 3---10MHz 范圍內。

下圖為電路原理圖：

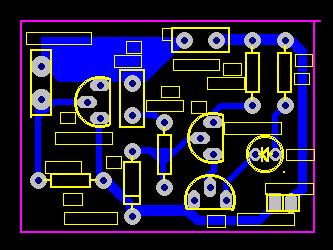

下圖為印刷板圖
