LM3886緊湊型功放的制作及電路圖原理

作者：佚名文章來源：本站原創點擊數：更新時間：2014-2-8

這個使用LM3886TF制作的音頻功率放大器，電路PCB緊湊，非常適于各種應用，如使用，電腦游戲，家庭影院，MP3播放機，環繞聲等。

LM3886制作的70W緊湊型功放

　　LM3886TF是美國NS公司推出的新型的大功率音頻放大集成電路，其后面的TF為全絕緣封裝，和 LM1875T相比，它的功率較大，在額定工作電壓下最大可達68W的連續不失真平均功率，同樣具有比較完善的過壓過流過熱保護功能，最可貴的是它具有自動抗開關機時的電流沖擊的功能，使揚聲器能夠安全的工作。 LM3886優異的性能，使得它在近幾年音響制作中廣泛的應用，許多成品功放機中就有直接的應用它擔任后級功放或者用它作為重低音放大電路。采用了美國NS公司（國家半導體公司）推出的新型高保真音響功放集成電路LM3886TF作功率放大，用運放NE5532或AD827作前置線性放大和音調放大。其特點有：輸出功率大（連續輸出功率68W）、失真度小（總失真加噪聲<0.03%）、保護功能（包括過壓保護、過熱保護、電流限制、溫度限制、開關電源時的揚聲器沖擊保護、靜噪功能）齊全，外圍元件少，制作調試容易，工作穩定可靠。由于用它制作功率放大電路具有簡易，適用的特點，特別適合于燒友以及電子愛好者的制作。

LM3886

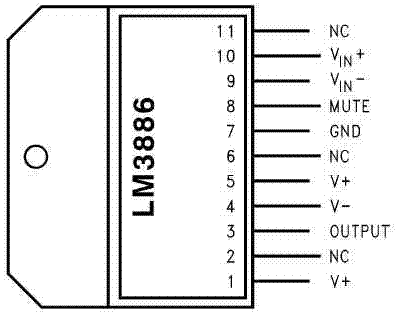

LM3886引腳圖

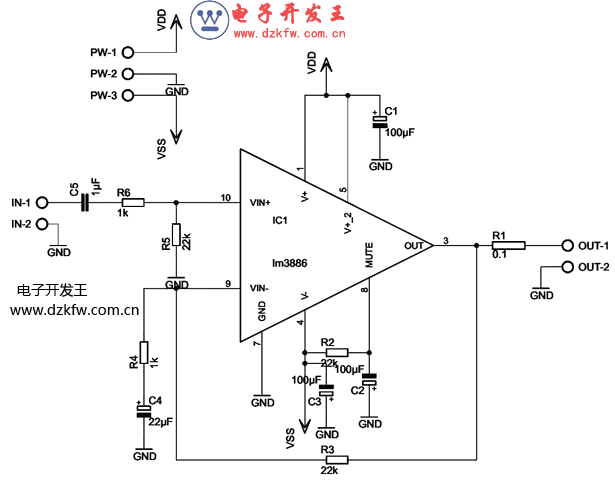

LM3886緊湊型功放電路原理圖

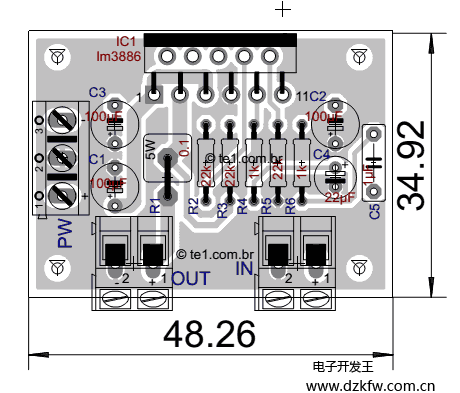

LM3886緊湊型功放PCB圖

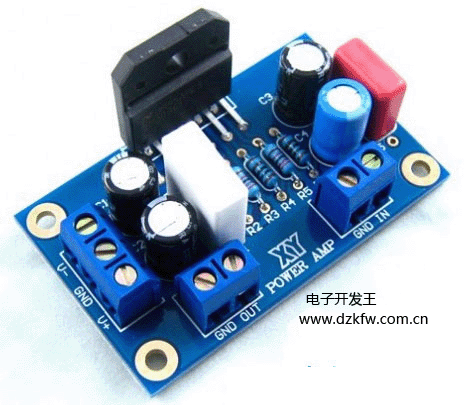

LM3886緊湊型功放元件布局圖

制作LM3886緊湊型功放需要的元件清單
電阻器1/4 W* 5％
R1*-0.1 / 5瓦陶瓷電阻
R2、R3、R5-22K - 紅，橙，紅，黃金
R4、R6-1K - 棕色，黑色，紅色，金色
電容器：
C1、C2、C3-100μF/63V電解電容
C4-22μF/63V電解電容
C5-1μF - 電容器聚酯
半導體：
IC1- LM3886 - 音頻放大器集成電路
連接器：
音頻輸入連接器
OUT音頻輸出接口
PW連接電源
雜項：
焊錫，電線，印刷電路板，對稱電源18-42伏/3安培，等。
