太陽能熱水器工作原理，真空管工作原理圖
太陽能熱水器把太陽光能轉化為熱能，將水從低溫度加熱到高溫度，以滿足人們?cè)谏�活、生產中的熱水使用。
太陽能熱水器按結構形式分為真空管式太陽能熱水器和平板式太陽能熱水器，目前真空管式太陽能熱水器為主，占據國內95%的市場份額。


真空管式家用太陽能熱水器是由集熱管、儲水箱及支架等相關附件組成，把太陽能轉換成熱能主要依靠集熱管。集熱管利用熱水上浮冷水下沉的原理，使水產生微循環而達到所需熱水。
吸熱過程　

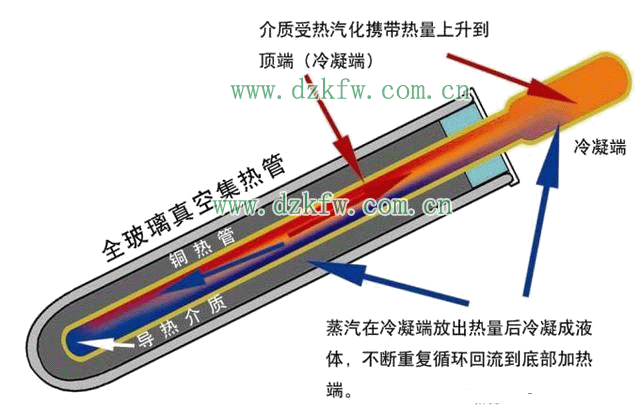

真空管工作原理圖：

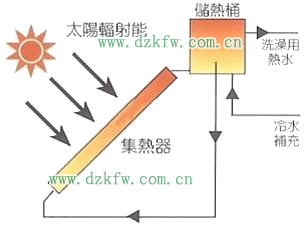

太陽輻射透過真空管的外管，被集熱鍍膜吸收后沿內管壁傳遞到管內的水。管內的水吸熱后溫度升高，比重減小而上升，形成一個向上的動力，構成一個熱虹吸系統。
隨著熱水的不斷上移并儲存在儲水箱上部，同時溫度較低的水沿管的另一側不斷補充如此循環往復，最終整箱水都升高至一定的溫度。
而平板式熱水器，一般為分體式熱水器，介質在集熱板內因熱虹吸自然循環，將太陽輻射在集熱板的熱量及時傳送到水箱內，水箱內通過熱交換（夾套或盤管）將熱量傳送給冷水。介質也可通過泵循環實現熱量傳遞。
