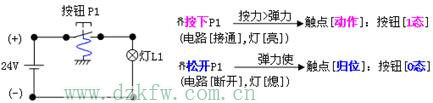

一、按鈕——文字符號SB、PB、P——后兩者見之于我校的PLC實驗裝置

二、電磁繼電器——是物理繼電器——文字符號KA

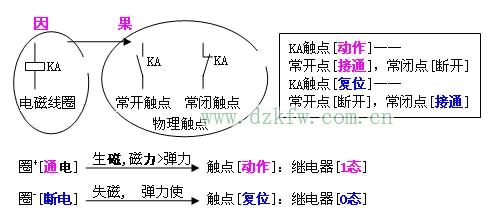

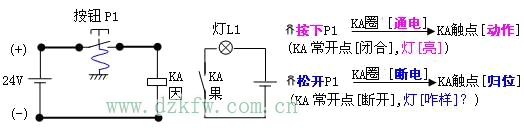

◇瞧瞧看●●●電磁繼電器KA的線圈[通電]之后，它的觸點是[怎樣動作]的？

三、PLC內部繼電器——是軟件型、運算型、虛擬型繼電器——以Y7為例

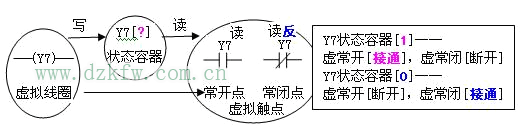

關鍵2：PLC內部繼電器的“動作狀態(0或1)”存放在“狀態容器[?]”(狀態存貯容器、狀態存貯單元、映像寄存器)之中，供程序調用。PLC內部繼電器的(虛擬)線圈——表示“寫”運算(把運算結果寫到狀態容器中)，(虛擬)常開點——表示“讀”運算(從狀態容器中讀出狀態)，(虛擬)常閉點——表示“讀反”運算(讀出狀態→然后取反)。

★猜猜看……如果要“按下P1→燈[熄]，松開P1→燈[亮]”，“梯形圖程序”該咋改？

★猜猜看……如果將PLC的方式選擇開關扳到[STOP檔]，再按下P1，燈是否會亮？

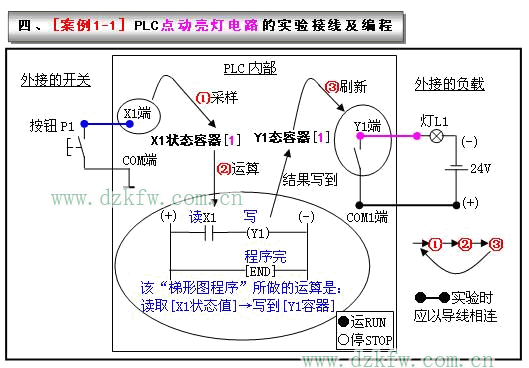

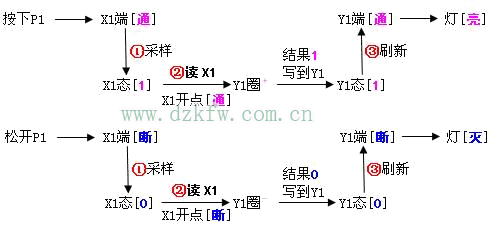

關鍵3：PLC是“循環掃描”工作制，按照“(輸入)采樣→(程序)運算→(輸出)刷新”的順序一遍又一遍地掃個不停。
