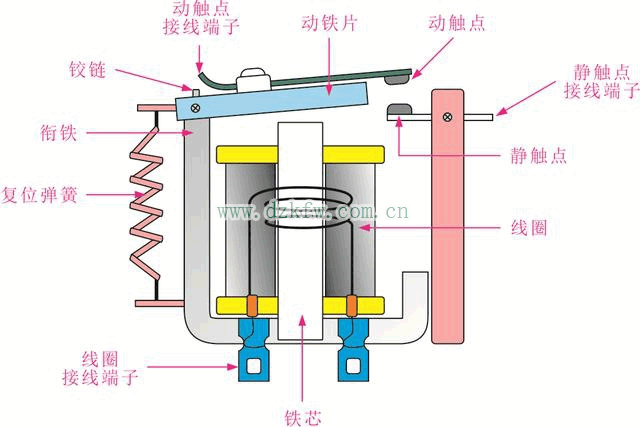

圖 典型繼電器的內部結構
繼電器工作時，通過在線圈兩端加上一定的電壓，線圈中產生電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服復位彈簧的拉力吸向鐵心，來控制觸點的閉合，當線圈失電后，電磁吸力消失，銜鐵會在復位彈簧的反作用力下返回原來的位置，使觸點斷開，通過該方法控制電路的導通與切斷。
繼電器的內部結構
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-05-20
繼電器在許多機械控制上及電子電路中都采用這種器件。
Tags：繼電器,內部結構
