典型的波輪全自動洗衣機由盛水筒、洗衣筒（脫水筒）、波輪、吊桿、水位開關、注水（進水）電磁閥、排水電磁閥（排水泵）、電動機、減速離合器、箱體、箱蓋及控制系統等組成，如下圖所示。

　　波輪全自動洗衣機的工作原理包括進水、洗滌、排水、漂洗和甩干（脫水）幾部分。而洗滌和漂洗過程還有毛絮過濾功能。

　　1、洗滌、脫水、進水／排水原理
　　
　　用戶對水位高低、洗滌和漂洗時間等項目進行設置后，水位開關（傳感器）檢測到筒內無水或水位太低，告知控制系統后，控制系統輸出控制信號使注水電磁閥打開進水口，自來水通過注水電磁閥流入盛水筒內，使水位逐漸升高。當水位到達設置值后，水位開關將水位
　　
　　到達的檢測信號送給控制系統，控制系統輸出控制信號，使注水電磁閥關閉，注水結束。隨后，控制系統發出控制信號，使電動機供電電路為電動機供電，控制電動機按正轉、停止、反轉的周期運轉，通過傳動帶傳動，減速器減速后驅動波輪正轉、停止、反轉交替工作，帶動筒內的衣物和洗滌液上、下、左、右連續地翻滾，使衣物之間、衣物與筒壁之間進行摩擦，實現去污清洗的目的。
　　
　　設置的洗滌時間結束后，控制系統切斷電動機的供電回路，同時輸出控制信號接通排水電磁閥的供電回路，電磁鐵動作，不僅使排水電磁閥開始排水，而且還帶動離合器制動臂使離合器的棘爪和棘輪分離，制動帶松開，準備脫水。排水結束后，控制系統控制電動機單向運轉，帶動洗滌筒高速旋轉，將衣物上的水從洗滌筒的脫水孔甩出筒外，實現甩干處理。到達甩干時間后，控制系統切斷排水電磁閥的供電，不僅使排水電磁閥關閉，而且使棘輪將棘爪固定，制動帶抱緊，回到洗滌狀態。重復以上過程，完成第1次和第2次漂洗后，再進行最后的脫水和排水過程。完成以上工作后，控制系統自動切斷電源系統，洗衣工作徹底結束。
　　
　　2．過濾原理
　　
　　為了避免洗滌、漂洗過程中產生的毛絮、紙屑等雜物粘到衣物上，洗滌筒內設置了強制過濾系統，如下圖所示。

　　在洗滌筒內壁上嵌有扁形回水管，回水管的下端為進水口，置于洗滌筒的底部，上端接毛絮過濾器。波輪底部的葉片和洗滌筒底部的擋圈構成一個離心泵。洗滌或漂洗時，波輪旋轉，筒內的水被該離心泵抽到進水口內，通過回水管注入毛絮過濾網，使洗滌水中的毛絮、紙屑等雜物被收集在毛絮過濾網內，而不粘到衣物上，實現過濾清潔的目的。
　　

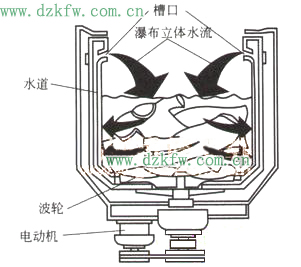

　　【提示】部分型號的波輪全自動洗衣機設置了立體循環水流功能，洗滌水通過水道上來后，再通過內筒中部或上端的槽口噴流而出，形成瀑布狀的立體水流，有利于降低纏繞現象和提高洗滌效率，如下圖所示。
