電子節能燈的維修教程

電子節能燈具有低電壓啟輝、無頻閃、無噪音、高效節能、開燈瞬間即亮、使用壽命長（３０００小時以上，為普通白熾燈的３倍多）等優點，很受消費者的歡迎（尤其在電源電壓波動頻繁的地區）。

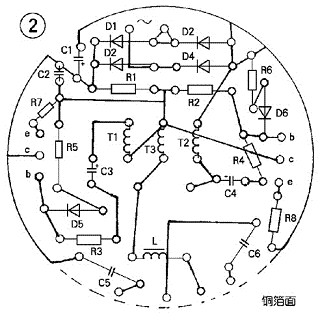

　　電子節能燈有玻罩型和裸露型。玻罩型又有球型、球柱型、工藝型等三個系列，前兩個系列均有全透明、刻花、彩色刻花和乳白色４個品種。它具有外形美觀、安裝時不易損壞燈管、耐碰撞等優點；裸露型則有Ｈ型、ＵＨ型、３Ｕ型、４Ｕ型、２Ｄ型及螺旋型等。按發光的顏色分，則可分為紅、綠、藍、黃（色溫為２７００Ｋ，屬暖色光，類似于白熾燈的光色）、白（色溫以６４００Ｋ居多，屬冷色光，類似于日光燈的光色）；而色溫為５０００Ｋ的燈管因光色接近于自然光，對眼睛無刺激，更適合于學生和精細工作。本文介紹的電子節能燈電路見圖１，印板圖見圖２。該電路已加有軟啟動（燈絲預熱）電路，可延長燈管壽命。多應用于護目燈和外銷燈具中。
　　維修電子節能燈，首先要排除假故障。關燈后節能燈有間隙性的閃光，這并不是燈的質量問題。主要原因是電工線路安裝不規范，將開關設在零線造成的。只要把進線端的零線與火線調換一下即可。使用了帶氖燈的開關，關燈后仍然能形成微流通路，或借線安裝雙聯開關的，會造成有時關燈后有閃光現象。
　　維修電子節能燈時，為安全應用１：１隔離變壓器隔離市電。
　　一、燈不能正常點亮的檢修
　�。保�常見為諧振電容Ｃ６擊穿（短路）或耐壓降低（軟擊穿），應換為耐壓在１ｋＶ以上的同容量優質滌綸或ＣＢＢ電容。
　�。玻疅艄軣艚z開路。若燈管未嚴重發黑，可在斷絲燈腳兩端并聯０．０４７μＦ／４００Ｖ的滌綸電容后應急使用。
　　３．Ｒ１、Ｒ２開路或變值（一般以Ｒ１故障可能性較大），用同阻值的１／４Ｗ優質電阻代換。
　　４．三極管開路。如發現只有一只三極管開路，但不能更換一只，而應更換一對耐壓在４００Ｖ以上的同型號配對開關管。否則容易出現燈光打滾或再次燒管。
　�。担疅艄忾W爍不停。燈管若未嚴重發黑，檢查Ｄ５、Ｄ６有無虛焊或開路，若Ｄ５、Ｄ６軟擊穿或濾波電容Ｃ１漏液及不良，也會使燈光閃爍不停。
　�。叮疅綦y以點亮，有時用手觸摸燈管能點亮或燈光打滾，這可能是Ｃ３、Ｃ４容量不足、不配對。
　　７．倘若單支小功率節能燈點亮后燈絲有發紅或發光的現象，還應檢查Ｄ１～Ｄ４有無軟擊穿，Ｃ１是否裝反或漏電，電源部分有無短路等。
　　８．扼流圈Ｌ及振蕩變壓器Ｂ的磁心有斷裂。如若單換磁心，要注意三點：（１）使用符合要求的磁心，否則可能使扼流圈的電感值有較大出入，給節能燈埋下隱患；（２）磁隙不能過小，以免磁飽和；（３）磁隙間用合適的墊襯物墊好后，用膠粘劑粘上，并纏上耐高溫阻燃膠帶，以防松動。此外對Ｂ的同名端不能接錯。
　�。梗畽z修使用觸發管的電子鎮流器，應重點檢查雙向觸發二極管，此管一般用ＤＢ３型，它的雙向擊穿電壓為３２±４Ｖ。
　　二、有元件明顯損壞的檢修
　�。保�雖不熔斷保險、不燒斷進線處線路而電阻等有明顯損壞的，三極管必損無疑。這首先可能是燈管老化引起的，其次是使用環境差，另外可能是由Ｃ１失去容量造成的。對于前二種情況，在更換電阻、三極管時，最好也更換配對的Ｃ３、Ｃ４小電解。對于后一種，Ｃ３、Ｃ４不必更換，由于Ｃ１工作在高壓條件下，務必選用優質耐熱電解電容器進行代換。
　�。玻�在熔斷保險、燒斷進線處線路的情況下，若Ｃ１、Ｑ１、Ｑ２完好，則必須逐個對Ｄ１～Ｄ４進行常規檢查和耐壓測試�；虬眩模薄�Ｄ４全部用優質品代換。
　�。常�Ｃ１爆裂，如伴有熔斷保險、燒斷進線的現象，應將Ｄ１～Ｄ４、Ｃ１全部更換。
　　４．只有Ｑ２一側的阻容件、三極管燒壞的，應重點檢查Ｃ２是否已擊穿。
　　５．若高頻變壓器Ｂ損壞，可用∮０．３２ｍｍ高強線在１０ｍｍ×６ｍｍ×５ｍｍ的高頻磁環上繞制，Ｔ１、Ｔ２各為４圈；Ｔ３為８圈（注意頭尾）。扼流圈Ｌ：燈管功率５～４０Ｗ，相應為１．５～５．５ｍＨ之間。
　　三、少數電子節能燈有干擾遙控彩電的現象。
　　可調整Ｌ的電感量或Ｃ２的電容量，使其不干擾遙控電視機，又能安全工作。
　　四、使用節能燈的注意事項
　�。保�節能燈不能在調光臺燈、延時開關、感應開關的電路中使用。
　�。玻畱�避免在高溫高濕的環境中使用。
　�。常�電子節能燈與其他照明燈具一樣，不宜頻繁開和
