1．電流互感器的工作原理
　　電力系統中廣泛采用的是電磁式電流互感器（以下簡稱電流互感器）。它的工作原理和變壓器相似。
　　電流互感器一、二次電流之比稱為電流互感器的額定互感比。
　　Ki=In1/In2
　　式中 In1——一次線圈的額定電流，A；
　　In2 ——二次線圈的額定電流，5A。
　　2. 電壓互感器的工作原理
　　電壓互感器基本型式包括兩組繞有導線之線圈，并且彼此以電感方式稱合一起。當一交流電流(具有某一已知頻率)流于其中之一組線圈時，于另一組線圈中將感應出具有相同頻率之交流電壓，而感應的電壓大小取決于兩線圈耦合及磁交鏈之程度。
電壓互感器簡稱PT，其工作原理和變壓器很相像，都是用來變換線路上的電壓。在測量交變電流的大電壓時,為能夠安全測量在火線和地線之間并聯一個變壓器(接在變壓器的輸入端),這個變壓器的輸出端接入電壓表,由于輸入線圈的匝數大于輸出線圈的匝數,因此輸出電壓小于輸入電壓,電壓互感器就是降壓變壓器.
電壓互感器的作用：
1、把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。
2、使用電壓互感器可以將高電壓與電氣工作人員隔離。
3、當二次負載阻抗減小時，二次電流增大，使得一次電流自動增大一個分量來滿足一二次側之間的電磁平衡關系。
電壓互感器接線圖：

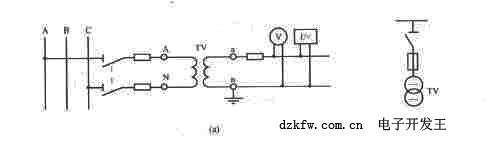

1．一個單相電壓互感器的接線


這種接線方式在三相線路上，只能測量某兩相之間的線電壓，用于連接電壓表、頻率表及電壓繼電器等。

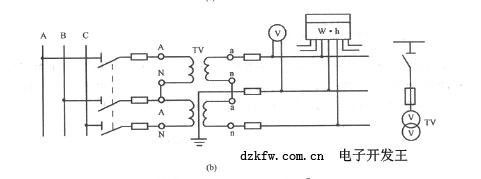

2．兩個單相 這種接線方式又稱不完全星形接線，可以用來測量三個線電壓，供儀表、繼電器接于三相三線制電路的各個線電壓。


這種接線方式又稱不完全星形接線，可以用來測量三個線電壓，供儀表、繼電器接于三相三線制電路的各個線電壓。

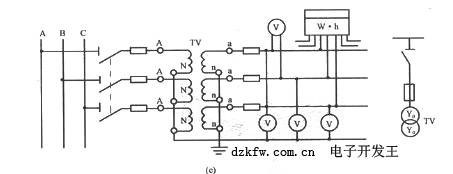

3．三個單相電壓互感器Y。／Y。形接線


這種接線方式能滿足儀表和微機保護裝置選用相電壓和線電壓的要求。在一次繞組中點接地情況下，也可裝用絕緣監察電壓表。

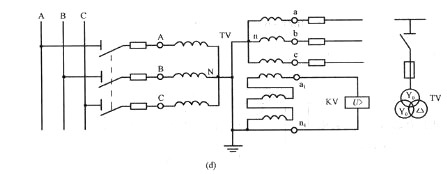

4．三個單相三繞組電壓互感器或一個三相五芯柱三繞組電壓互感器Y。／Y。／


這種接線方式在10kV中性點不接地系統中應用廣泛，它既能測量線電壓、相電壓并能組成絕緣監察裝置和供單相接地保護用。接成Y。形的二次繞組稱為基本二次繞組，用來接儀表、繼電器及絕緣監察電壓表；接成(開口三角形)的二次繞組，稱為輔助二次繞組，用來連接監察絕緣用的電壓繼電器。在系統正常運行時，開口三角形兩端的電壓接近于零，當系統發生一相接地時，開口三角形兩端出現零序電壓，使電壓繼電器吸合，發出接地預告信號。
