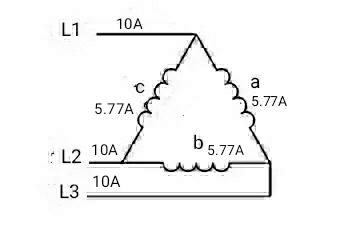

會員注冊相電流為10/√3=10÷1.732=5.77A
熱繼電器整定電流調整到電動機額定電流的1-1.15倍。

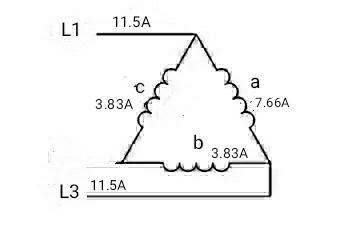

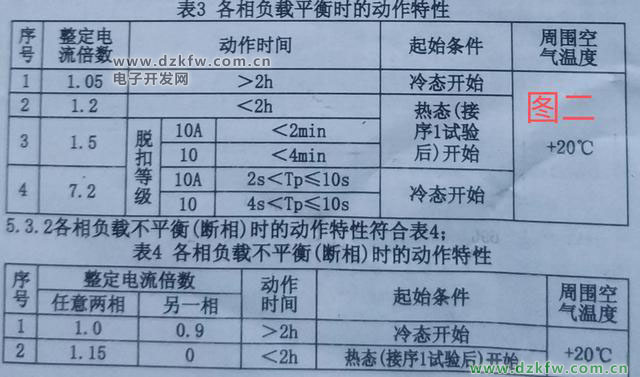

如果熱繼電器的整定電流等于電動機的額定電流10A，那么根據圖二表4中的各相負載不平衡(斷相)時的動作特性，當一相電流為0，其它兩相電流為整定電流的1.15倍時，熱繼電器應在2h(小時)內動作，原理圖如下
假設L2斷相，當L1、L3線電流達到10×1.15=11.5A時，熱繼電器應在2h(小討)內動作。這時a相電流為7.66A，b、c相電流為3.83A。這是因?yàn)樵跀嘞酄顟B(tài)，b、c相串聯后再與a相并聯，b、c相的總阻抗是a相阻抗的2倍，因此a相電流是b、c相的2倍。
此時a相過載7.66÷5.77=1.33倍，已超過圖二表3中各相負載平衡時的動作特性，當電流達到整定電流的1.2倍時，應在2h(小時)內動作，不過還未達到危險的1.5倍電流，電動機還不會燒，能達到斷相保護目的。
但如果熱繼電器整定電流是電動機額定電流的1.15倍10×1.15=11.5A時，當缺相后電流變化如下圖
當一相電流為0，另兩相電流要達到
11.5×1.15=13.23A時，熱繼電器才會在2h內動作，這時a相電流為8.82A，b、c相電流為4.41A，此時a相電流已過載
8.82÷5.77=1.53倍，就是說在熱繼電器動作時，a相電流已超過額定電流的1.53倍，按圖二表3中的過載動作特性1.5倍電流時，應在2－4min(分鐘)內動作，否則就有可能燒壞電動機。現在變成了2小時內動作，動作時間延長了數倍，這就是裝了熱繼電器缺相時依然燒壞電機的原因。
