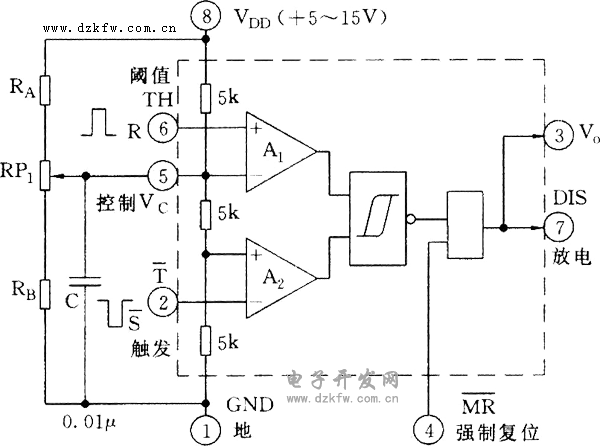

會員注冊如圖是用555作為RS觸發器的連接圖。如果除去控制端5腳的控制電壓，555無需外接任何元件，只要在2、6腳分別加上負、正控制脈沖，就構成了一個RS觸發電路。這里的R端是復位控制輸入端6腳，也稱閾值端(TH)；S端是置位控制輸入端2腳，即置位觸發T端。其輸出端(3腳)在芯片內部實際上是推挽輸出，其低電平輸出只有0．3V左右，高電平接近VDD，具有極強的負載能力；放電端(7腳)是集電極開路(OC)或漏極開路(OD)輸出。
555內部 RS觸發工作原理圖解
