大學模擬電子的課程里面肯定講到了三極管、晶體管的應用。什么放大倍數，推挽輸出、共基極放大電路、共射放大電路等等。現在想起來還是頭暈，其實我自始至終都不怎么會用上面說的那些電路。
工作好幾年，三極管用的最多的，其實是開關電路。下面分別介紹PNP型和NPN型的三極管。先說PNP型的三極管，常用的型號有9012，8550等等。如何使用呢，如下圖：

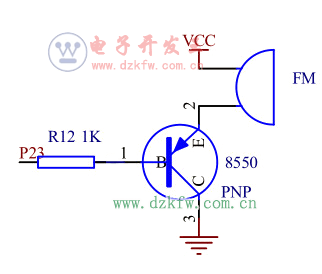

FM是一個蜂鳴器，8550是一個PNP型的三極管，C端接地，B端由單片機控制，E端通過FM接VCC。根據箭頭的方向，E端高電壓的時候，當B端也是高電壓，那么E和C之間是斷開的，當B端是低電壓，那么E和C直接導通，實現開關的作用。簡單的技巧：三極管上箭頭所在方向的二極管，只要二極管正向?qū)�通，那么三極管上下就能導通。

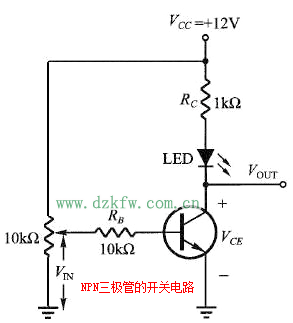

NPN的三極管也是同樣的道理，這里不做過多解釋。


這里可以看到，三極管用作開關管的時候非常簡單，根本不會涉及到任何所謂的公式、放大倍數計算等等。
