引言

對模擬電路的掌握分為三個層次。

初級層次是熟練記住這二十個電路，清楚這二十個電路的作用。只要是電子愛好者，只要是學習自動化、電子等電控類專業的人士都應該且能夠記住這二十個基本模擬電路。

中級層次是能分析這二十個電路中的關鍵元器件的作用，每個元器件出現故障時電路的功能受到什么影響，測量時參數的變化規律，掌握對故障元器件的處理方法；定性分析電路信號的流向，相位變化；定性分析信號波形的變化過程；定性了解電路輸入輸出阻抗的大小，信號與阻抗的關系。有了這些電路知識，您極有可能成長為電子產品和工業控制設備的出色的維修維護技師,也可能正在走向電源設計的途中。

高級層次是能定量計算這二十個電路的輸入輸出阻抗、輸出信號與輸入信號的比值、電路中信號電流或電壓與電路參數的關系、電路中信號的幅度與頻率關系特性、相位與頻率關系特性、電路中元器件參數的選擇等。達到高級層次后，只要您愿意，受人尊敬的高薪職業－－電源研發工程師、電子工程師、硬件工程師。

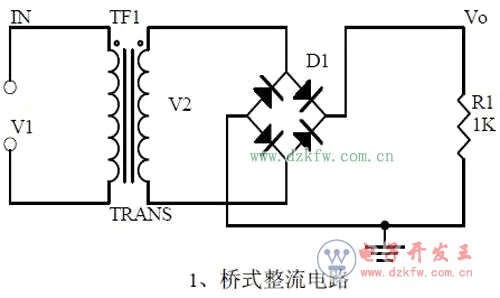

電路一、橋式整流電

1、二極管的單向?qū)щ娦裕?/P>

伏安特性曲線：

理想開關模型和恒壓降模型：

2、橋式整流電流流向過程：

輸入輸出波形：

3、計算：Vo, Io,二極管反向電壓。

1、電源濾波的過程分析：

波形形成過程：

2、計算：濾波電容的容量和耐壓值選擇。

1、信號濾波器的作用：與電源濾波器的區別和相同點：

2、LC 串聯和并聯電路的阻抗計算，幅頻關系和相頻關系曲線。

3、畫出通頻帶曲線。計算諧振頻率。

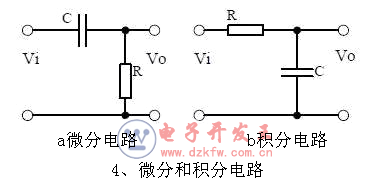

1、電路的作用，與濾波器的區別和相同點。

2、微分和積分電路電壓變化過程分析，畫出電壓變化波形圖。

3、計算：時間常數，電壓變化方程，電阻和電容參數的選擇。

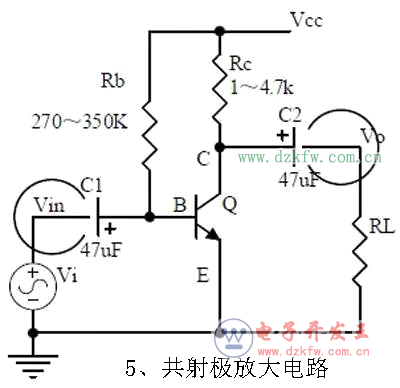

1、三極管的結構、三極管各極電流關系、特性曲線、放大條件。

2、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖。

3、靜態工作點的計算、電壓放大倍數的計算。

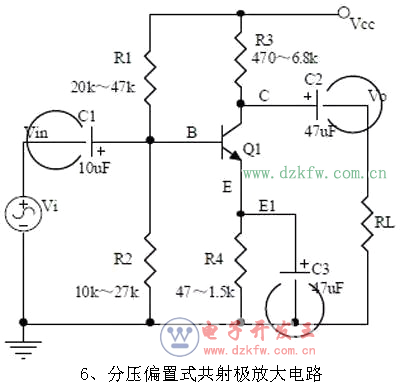

1、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖。

2、電流串聯負反饋過程的分析，負反饋對電路參數的影響。

3、靜態工作點的計算、電壓放大倍數的計算。

4、受控源等效電路分析。

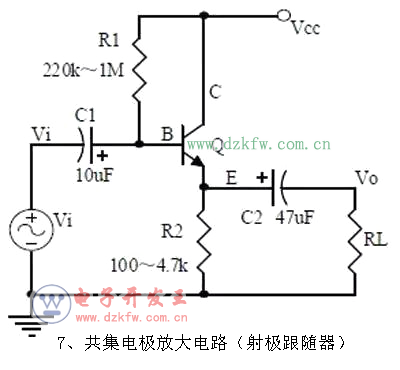

電路七、共集電極放大電路（射極跟隨器

1、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖。電路的輸入和輸出阻抗特點。

2、電流串聯負反饋過程的分析，負反饋對電路參數的影響。

3、靜態工作點的計算、電壓放大倍數的計算。

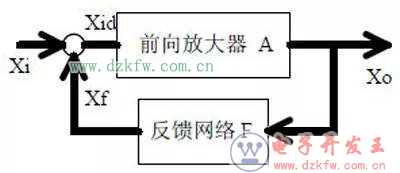

1、反饋的概念，正負反饋及其判斷方法、并聯反饋和串聯反饋及其判斷方法、電流反饋和電壓反饋及其判斷方法。

2、帶負反饋電路的放大增益。

3、負反饋對電路的放大增益、通頻帶、增益的穩定性、失真、輸入和輸出電阻的影響。

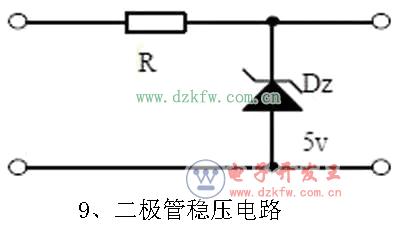

1、穩壓二極管的特性曲線。

2、穩壓二極管應用注意事項。

3、穩壓過程分析。

1、串聯穩壓電源的組成框圖。

2、每個元器件的作用；穩壓過程分析。

3、輸出電壓計算。

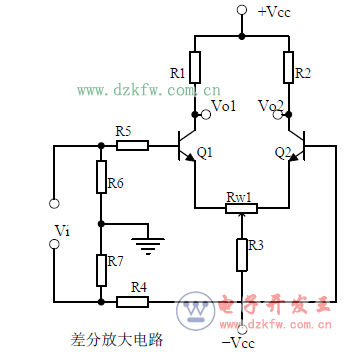

1、電路各元器件的作用，電路的用途、電路的特點。2、電路的工作原理分析。如何放大差模信號而抑制共模信號。3、電路的單端輸入和雙端輸入，單端輸出和雙端輸出工作方式。

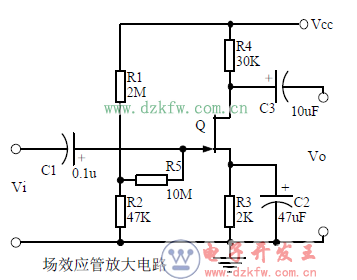

1、場效應管的分類，特點，結構，轉移特性和輸出特性曲線。2、場效應放大電路的特點。3、場效應放大電路的應用場合。

十三、選頻（帶通）放大電

1、每個元器件的作用：選頻放大電路的特點：電路的作用：2、特征頻率的計算：選頻元件參數的選擇：3、幅頻特性曲線：

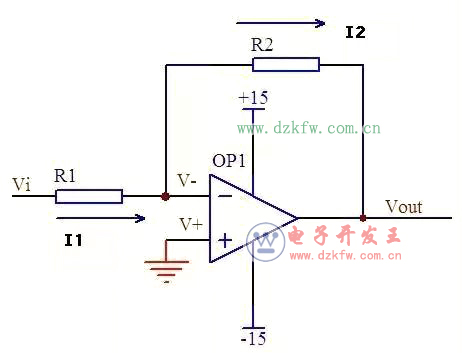

1、理想運算放大器的概念：運放的輸入端虛擬短路：運放的輸入端的虛擬斷路：2、反相輸入方式的運放電路的主要用途：輸入電壓與輸出電壓信號的相位關系是：3、同相輸入方式下的增益表達式分別是：輸入阻抗分別是：輸出阻抗分別是：

1、差分輸入運算放大電路的的特點：用途：2、輸出信號電壓與輸入信號電壓的關系式：

1、電壓比較器的作用：工作過程是：2、比較器的輸入－輸出特性曲線圖：3、如何構成遲滯比較器：

1、振蕩電路的組成：振蕩電路的作用：振蕩電路起振的相位條件：振蕩電路起振和平衡幅度條件：2、RC電路阻抗與頻率的關系曲線：相位與頻率的關系曲線：3、RC振蕩電路的相位條件分析：振蕩頻率：如何選擇元器件：

1、振蕩相位條件分析：2、直流等效電路圖和交流等效電路圖：3、振蕩頻率計算：

1、石英晶體的特點：石英晶體的等效電路：石英晶體的特性曲線：2、石英體振動器的特點：3、石英晶體振動器的振蕩頻率：

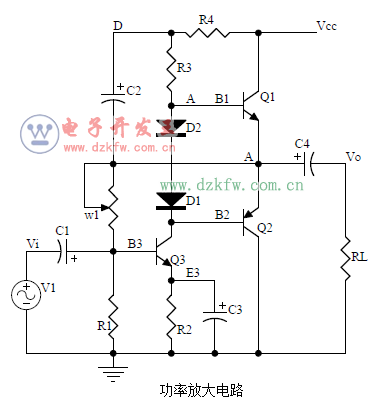

1、乙類功率放大器的工作過程：交越失真：2、復合三極管的復合規則：3、甲乙類功率放大器的工作原理分析：自舉過程分析：甲類功率放大器的特點：甲乙類功率放大器的特點：
