會員注冊圖解法：已知放大管的輸入特性、輸出特性以及放大電路中其它各元件參數的情況下，利用作圖的方法對放大電路進行分析。

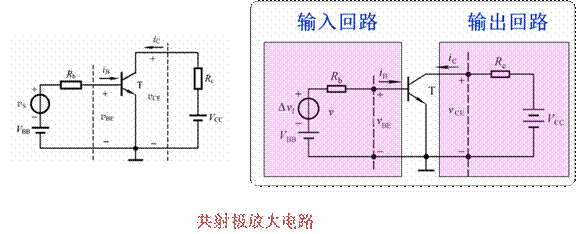

· 首先，畫出直流通路
列輸入回路方程
列輸出回路方程（直流負載線）VCE=VCC－iCRc
在輸入特性曲線上，作出直線
，兩線的交點即是Q點，得到IBQ。
在輸出特性曲線上，作出直流負載線 VCE=VCC－iCRc，與IBQ曲線的交點即為Q點，從而得到VCEQ 和ICQ。
放大電路靜態工作點的圖解分析
