這里介紹一個用TDA2009A功放集成電路制作的10+10W的立體聲放大器（見圖）。由于采用專用集成電路，使得她的制作變得非常簡單，性能也不錯。她的主要性能特點見下表。 |
電源電壓： | 直流8-24V/1-2A |
| 功率輸出： | （1）>10W RMS/通道,4歐姆負載，24V/DC 電源； （2）>6W RMS/通道,8歐姆負載，24V/DC 電源； （3）>4W RMS/通道,4歐姆負載，12V/DC 電源。 | |
| S/N： | >75dB/10W輸出時 | |
| 頻率響應： | 10Hz—50kHz，-3dB | |
| 增益： | 36dB | |
| 輸入電平： | 100mV滿功率輸出 |

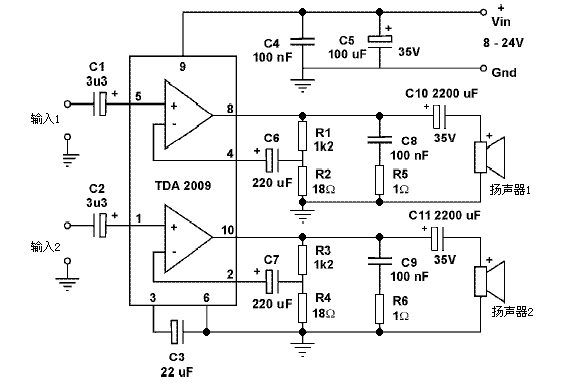

電路圖：
原理及制作要點： C1、C2為輸入電容，C10、C11為輸出電容。C6、C7為反饋電容。R1/R2或（R3/R4）控制反饋量。放大器的增益等于1+（R1/R2）=68或37dB。C4、C5為電源濾波電容。該裝置最大電源電壓為28V。工作時TDA2009A需加散熱片，并應注意電源線和接揚聲器接線的選擇。輸入端應選用屏蔽線并盡可能的短。焊接TDA200A時注意時間不要太長，動作要快，但要讓其充分與電路板融合。
