自舉電路原理和作用詳解

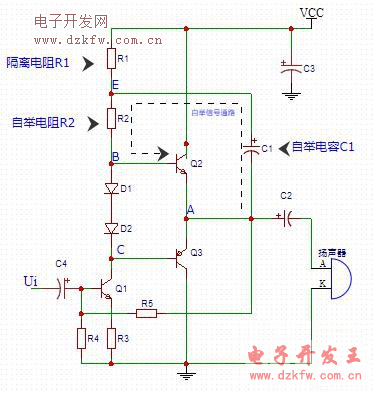

一般在OTL功率放大器設自舉電路，如下圖所示，C1、R1和R3構成自舉回路。R1是隔離電阻，C2為自舉電容，R3為自舉電阻（將自舉電壓加到Q2基極）。
何為自舉電路？自舉電路也叫升壓電路，是利用自舉升壓二極管，自舉升壓電容等電子元件，使電容放電電壓和電源電壓疊加，從而使電壓升高的電路。

上圖電路中，
假如沒有自舉電路：Q1集電極信號為正半周期的時候，Q2導通放大。當Q2基極信號比較大時，基極電壓輸出大，由于Q2射極電壓跟隨基極，Q2發射極將會逼近VCC，造成Q2集電極與發射極間的工作電壓減小，基極電流增大許多才能使三極管集電極電流有一些增大。就會導致正半周大信號的輸出被抑制。所以要采用自舉電路彌補
自舉過程分析：當靜態時，VCC經R1給對C1充電，使C1產生上正下負的電壓U1，那么 E點的電壓Ue就是U1和A點電壓Ua之和。由于電容C1電量大，放電時間長，短時間內U1能保持不變。當Q2正半周大信號來臨時，Ua電壓升高導致Ue電壓升高。而當幅度很大時，Ua值接近VCC，Ue電壓將會超過VCC。當Ue>vcc時，E點會有電流流向VCC，而如果將R1電路，E點最多只有是VCC,所以有了自舉電阻R1后，自舉效果會更好。升壓過的Ue經R2加到Q2基極上，使電壓Ub變大，基極電流變大，Q2發射極輸出信號電流變大，彌補因Q2集電極與發射極之間直流電壓下降而造成的輸出電流不足，這一過程稱為自舉。
白舉電路的作用是提高電壓叫自舉電路，就是利用反饋電阻上的電壓升高來抬高所需電路的電壓，決不是用篇置電阻，直接從電源降壓，所需的電壓，.在電路中如果相位相同，稱為正反饋電路，起加大輸出作用。例如功率放大電路就是一個自舉電路。
自舉電路在電器設備用途很廣，例如音響、電視機場掃描、CRT顯示器的行輸出供給電壓根據800X600、1024㐅768……等経過模式識別再通過PFC（自舉電路）生成68V～120v的行電壓，使其滿屏顯示。在220V變頻調速器上丶在工業級開關電源上、在400w微機開關電源上、在復印機電源上都有它的身影
