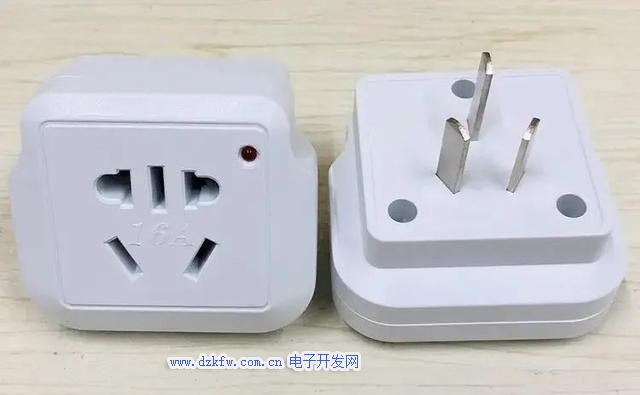

單相電源的三頭插座、三頭插頭，相信大家都不陌生啦~~

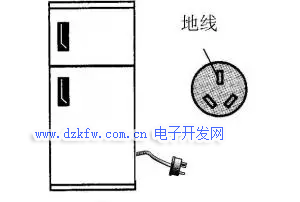

　　日常生活中，很多家用電器像冰箱、洗衣機、空調等使用的都是三頭插頭，其電源線都是三芯的。實際上，使用一般市電的電器只要有零線和火線兩根就可以正常工作了，多出來的這根線是地線，也就是說這些電器必須要接地工作，此時接地電阻就至關重要了。

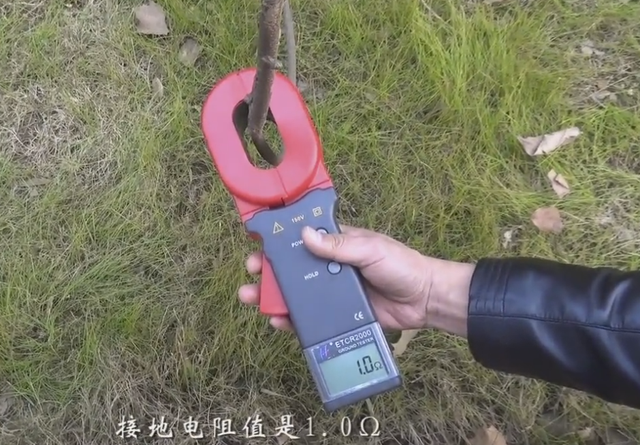

　　接地電阻一般不大于4Ω

　　接地電阻是電流由接地裝置流入大地再經大地流向另一接地體或向遠處擴散所遇到的電阻，作用是向大地放電，以保證安全。很多家用電器，我們在使用過程中，往往會接觸到電器的殼體，比如冰箱開關門、洗衣機開關門等。但一旦電器發生故障，殼體會帶上一定的電壓，當人接觸殼體時會發生電擊，十分危險，因此通過接地電阻把電引向大地是非常有必要的。對于接地電阻，我們希望越小越好。根據歐姆定律，電壓一定時，電阻與電流成反比；因此，工作電壓確定的情況下，接地電阻越小，能通過的電流就越大，電流泄放效果越好。如果漏電的話，電就全部從接地的地線上傳到地下了。

　　接地電阻越小越好，那多小才合格啊？

　　一般而言，接地電阻應不大于4Ω。供電接地系統明確規定，在380/220伏低壓系統中，接地電阻不大于4Ω。但當容量在100千伏安以下時，接地電阻則可放寬至不大于10Ω。而對于共用接地體(聯合接地)，更是要求接地電阻不大于1Ω。

　　為什么規定低壓系統的接地電阻不大于4Ω？接地電阻為大于或等于5Ω不可以嗎？

　　≥5Ω還真不可以，容易出現安全問題。這是因為系統如果發生故障，故障電流一般不會大于10A，因此當接地電阻為4Ω時，流過接地電阻時產生的故障電壓為4*10=40V。而按標準規定，在正常和故障情況下，任何兩導體間或任一導體與地之間的電壓均不得超過交流(50～500Hz)有效值50V。這意味著小于50V的故障電壓是較安全的，幾乎不會引起人體電擊事故，因此接地電阻的最高限值就定在了4Ω。

接地電阻的應用場景：
　　具體應用來看，接地分好多種場景，常見的接地包括：

　　防雷接地(也就是常見的避雷針)：接地電阻越小，一旦遭受雷擊時雷電通過接地線向大地放電就越快，也就是越安全。

　　電器設備安全地(如洗衣機機殼接地)：很多家用電器尤其是大電器像冰箱、洗衣機、空調等，都需要接地使用(機殼接地)。

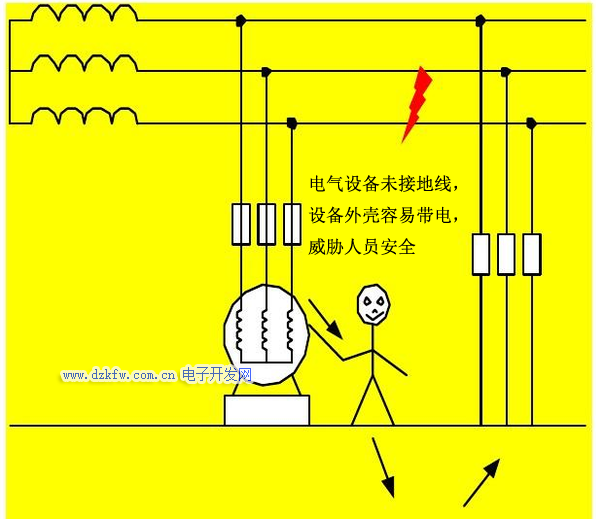

　　當機殼漏電時，接地電阻越小，漏電就會越多通過接地線傳入大地。但如果接地電阻太大(假如大過人體電阻)，當人觸摸機殼時，人體就成了接地線，電流就從人體流入大地，導致人體觸電，相當危險。

　　還有電子設備內部的工作接地等等，都是接地電阻越小越好。有一些電子設備會產生靜電，如果接入了接地電阻，能夠防止因為靜電而產生的危險。

接地電阻測量的幾種方法
1. 兩線法

條件：必須有已知接地良好的地，如PEN等，所測量的結果是被測地和已知地的電阻和。假如已知地遠小于被測地的電阻，測量結果可以作為被測地的結果。　　

適用于：樓群稠密或水泥地等密封無法打地樁的地區。　　

接線：E+ES接到被測地，H+S接到已知地。

2. 三線法

條件：必須有兩個接地棒：一個輔助地和一個探測電極。各個接地電極間的間隔不小于20米。原理是在輔助地和被測地之間加上電流，測量被測地和探測電極間的電壓降，測量結果包括測量電纜本身的電阻。　　

適用于：地基接地，建筑工地接地和防雷接地。　　

接線：S接探測電極，H接輔助地，E和ES連接后接被測地。

3. 四線法

基本上同三線法，在低接地電阻測量和消除測量電纜電阻對測量結果的影響時替換三線法。測量時E和ES必須單獨直接連接到被測地。該方法是所有接地電阻丈量方法中正確度最高的。

4. 單鉗測量

測量多點接地中的每個接地點的接地電阻，而且不能斷開接地連接防止發生危險。　　

適用于：多點接地，不能斷開連接，測量每個接地點的電阻。

接線：用電流鉗監測被測接地點上的電流。

5. 雙鉗法

條件：多點接地，不打輔助地樁，測量單個接地。　　

接線：使用廠商指定的電流鉗接到相應的插口上，將兩鉗卡在接地導體上，兩鉗間的間隔要大于0.25米。
