判斷MOS管的好壞的方法,對于購買了二手MOS管的情況,或者部分MOS管損壞的情況下,是比較有需要的。

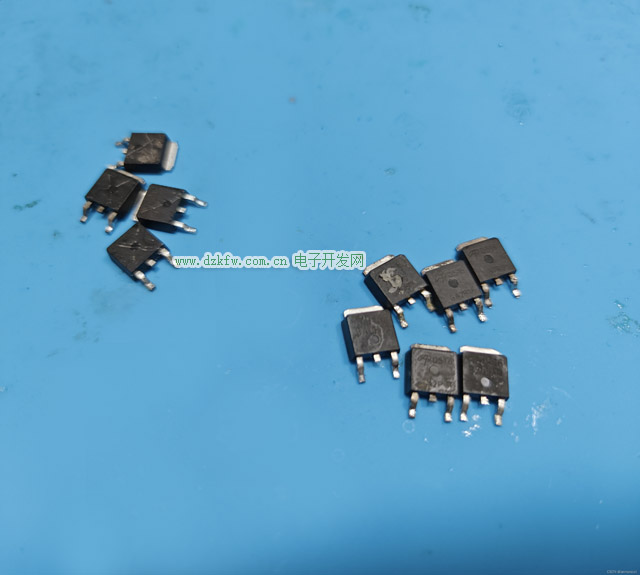

一些情況下,這種表面有燒毀痕跡的MOS管很容易判斷為已損壞

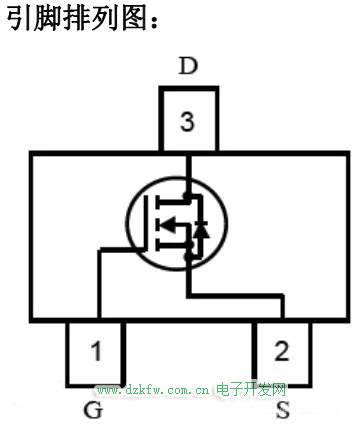

但另外一些情況下,只能通過萬用表來判斷MOS管 ,這里以N溝道MOS管來舉例說明如何判斷
第一步

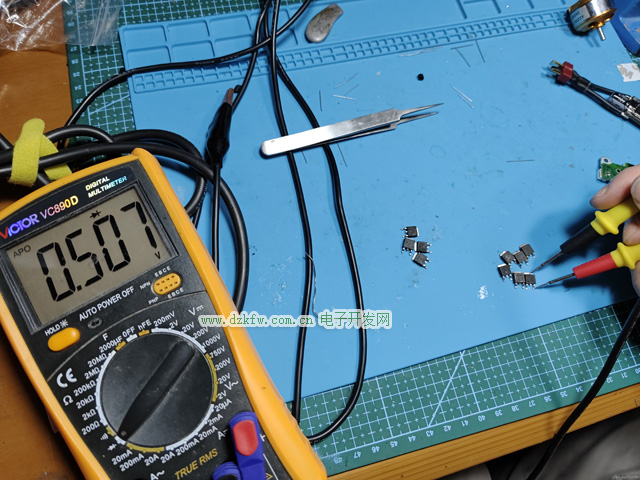

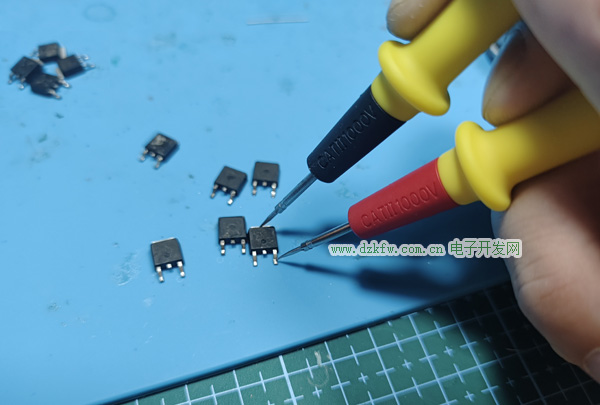

使用二極管檔位來測量MOS管,多數時候?qū)妷簯?yīng)該在4.5-5.5V之間,負極接D引腳,正極接S引腳

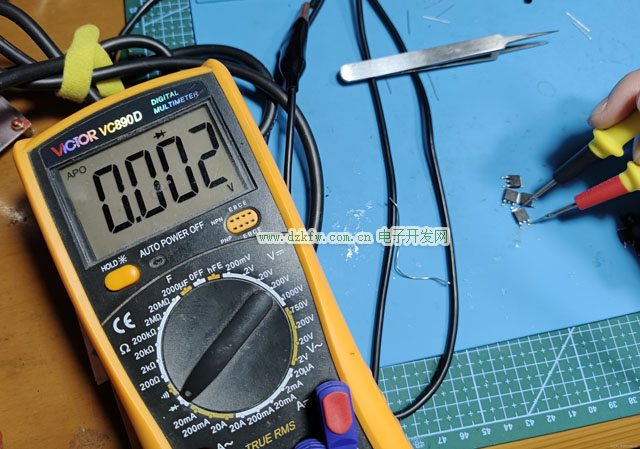

如果導通電壓過低或者接近0,那么說明已經損壞
第二步

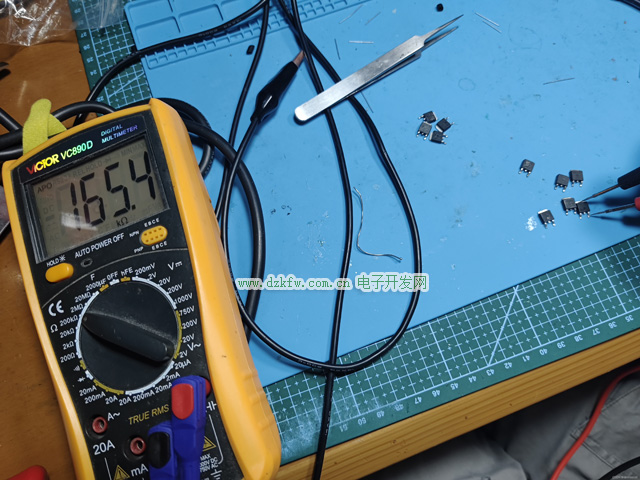

測量D和S之間的電阻,如果不是無窮大說明有損壞
第三步

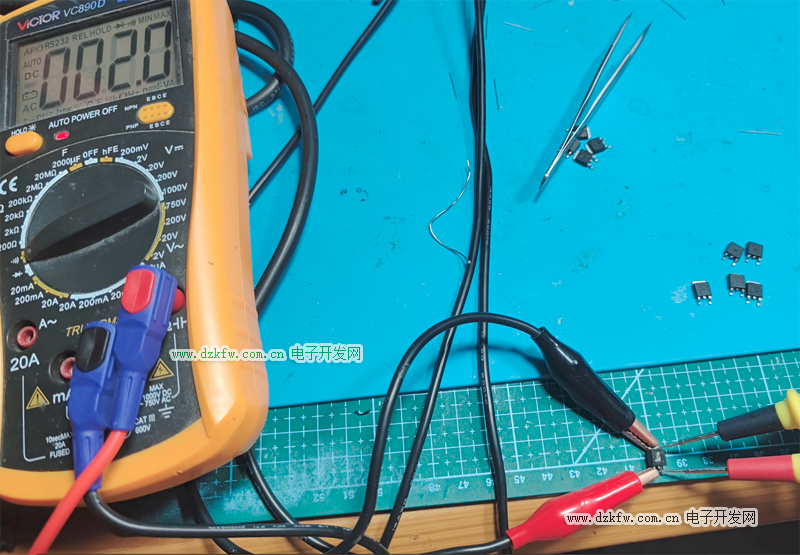

給G極通電,設置在5V-12V,然后測量有沒有完全導通,如果有很大的比如5歐姆甚至以上的電阻說明有問題
