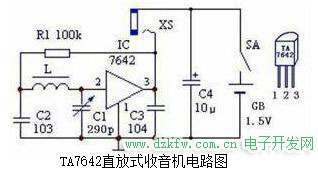

會員注冊TA7642是一種專用的直接放大式收音機的集成電路，它只有三個腳，和9013的外形一樣。但是，它的內部復雜的多，光三極管就有10只。它包含3級高放和1級檢波，具有很高的靈敏度，耗電卻非常省，只有一節1.5Ⅴ的電池供電，電流僅0.3毫安。見電路圖③
見TA7642圖④、⑤
圖④TA7642外形圖

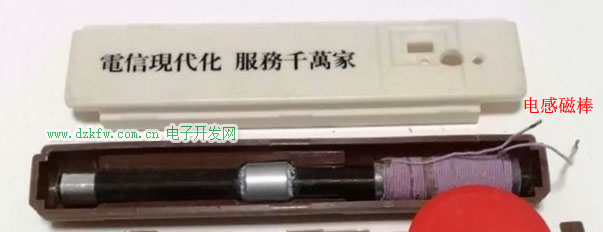

這里，L線圈的制作：
線圈是用Φ0.06x60的李茲線在10x200mm的磁捧上繞70匝，磁棒越長越好，也可用短一點磁棒，用單股的Φ0.3mm以上的漆包線制作。

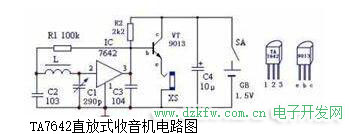

如果以上電路還嫌音量不夠，或當地離電臺很遠，可以在TA7642后面再加一級低頻放大管，其實只多一個三極管，一只電阻而巳。見圖⑥
