出聲不凡的音調電路,NE5534 tone circuit

關鍵字：NE5532,NE5534,音調電路圖

作者：張勇軍

在音響電路中，一般的音調電路結構簡單，對頻率特性的校正不理想。圖示均衡器可以分段對頻率特性進行修正，但存在電路結構復雜，易污染音質的缺點。

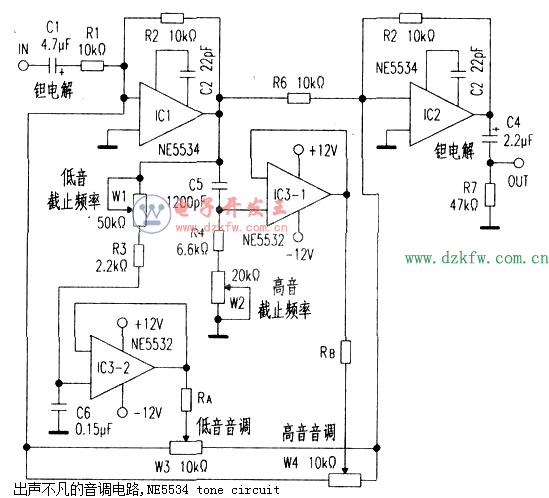

　　經過摸索、對比、調試和試聽，對電路進行了改進再改進，制作出了一款電路簡潔、調試容易、出聲不凡的音調主路，電路見附圖。其特點介于一般音調電路與均衡器之間，兼有二者之優點，之所以能做到這一點，是由于分別獨立地調整頻率低端和高端的截止頻率，在低端20Hz～500Hz范圍內由電位器Wl調整。在高頻端5kHz～20kHz范圍內由電位器W2調整。用電位器W3和W4調定頻率特性曲線上必妻的上升和下降。由于這兩個電位器接在運放IC1和IC2的反相輸入端，所以這些調節的相互影響無需再采用任何附加措施就能完全排除。

　　電路在整體上對信號不倒相，不會引起聲場的變化，其傳輸系數在中頻部分等于l，而且輸出阻抗低，輸入阻抗（R入=l0kΩ）與頻率無關。

　　調節性能取決于電阻RA和RB的阻值，經我試驗，當RA=—RB-4.7kΩ時，調節性能為±l0dB，為了改變調節性能必須按比例增加RA和RB的阻值。
