用741運放制作的助聽器,Hearing aids

關鍵字：UA741,助聽器電路圖

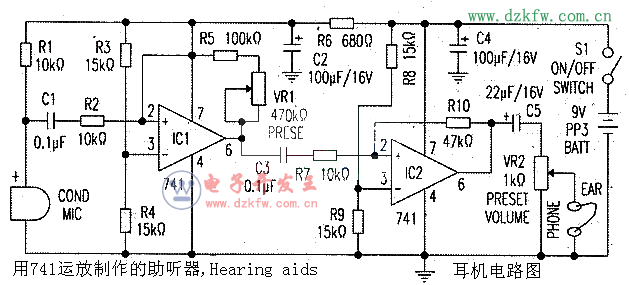

附圖的助聽器電路，具有高靈敏度，低功耗、低價位和重量輕等特點。音頻信號由電容話筒檢測再用741IC組成的兩級運算放大器進行放大。第一級IC741(IC1)組成高增益放大器，而第二級IC741(IC2)作低增益的中等功率放大器，以驅動耳機(earphone)。使用一只470kΩ(VR1)的可調電阻以控制信號的增益，而使用1kΩ(VR2)的可調電阻作輸出電壓控制器。

    把電路安裝在一個普通小PCB上，再將PCB與9V PP3電池組合安裝在一雪茄煙盒尺寸大小的小盒內。
