實驗二：戴維寧等效電路

一、實驗?zāi)康?BR>1. 求二端網絡a、b的戴維寧等效電路。
2. 確定戴維寧定理的正確性。
二、實驗器材
1.  萬用表                                       1個
2.  12V電源                                     1個
3.  直流電流源                                   1個
4.  電壓表                                       1個
5.  電壓控制電流源                               1個
6. 電阻                            2個
三、實驗原理及實驗電路
如圖2-1所示的電路。

根據電路理論求二端網絡a、b的戴維寧等效電路可分為兩步，
即先求開路電壓 ，再求等效電阻 。
1. 求開路電壓，電路如圖3-2所示。

開路電壓 。
2. 求等效電阻。

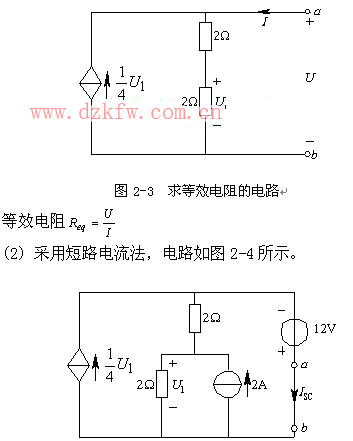

(1) 采用外加電壓法，電路如圖2-3所示。

圖2-4  短路電流求解電路

等效電阻

四、實驗步驟

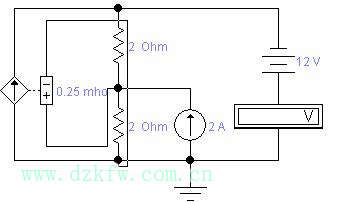

1. 建立圖2-5所示的開路電壓測試電路。
