A

B

Y

L

L

H

L

H

H

H

L

H

H

H

L

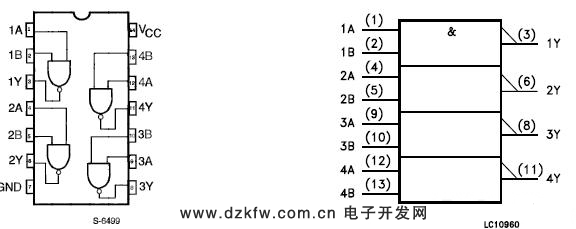

管腳位

SYMBOL 符號

NAME AND FUNCTION名稱及功能

1, 4, 9, 12

1A to 4A

Data Inputs數據輸入

2, 5, 10, 13

1B to 4B

Data Inputs數據輸入

3, 6, 8, 11

1Y to 4Y

Data Outputs數據輸出

7

GND

Ground接地(0V)

14

VCC

Positive Supply Voltage電源電壓

SYMBOL 符號

Parameter 參數

Value 數值

Unit 單位

VCC

Supply Voltage電源電壓

-0.5 to +7

V

VI

DC Input Voltage 直流輸入電壓

-0.5 to VCC + 0.5

V

VO

DC Output Voltage直流輸出電壓

-0.5 to VCC + 0.5

V

IIK

DC Input Diode Current 直流輸入二極管電流

± 20

mA

IOK

DC Output Diode Current直流輸出二極管電流

± 20

mA

IO

DC Output Current直流輸出電流

± 25

mA

PD

Power Dissipation功耗

500(*)

mW

Tstg

Storage Temperature貯藏溫度

-65 to +150

℃

TL

Lead Temperature 焊接溫度 (10 sec)

300

℃

SYMBOL 符號

Parameter 參數

Value 數值

Unit 單位

VCC

Supply Voltage電源電壓

2 to 6

V

VI

Input Voltage輸入電壓

0 to VCC

V

VO

Output Voltage輸出電壓

0 to VCC

V

Top

Operating Temperature操作溫度

-55 to 125

℃

tr,tf

Input Rise and Fall Time輸入上升和下降時間

VCC = 2.0V

0 to 1000

ns

VCC = 4.5V

0 to 500

ns

VCC = 6.0V

0 to 400

ns

SYMBOL 符號

Parameter 參數

Test Condition 測試條件

Value 數值

Unit 單位

VCC

-

TA=25℃

-40to85℃

-55to125℃

(V)

最小

典型

最大

最小

最大

最小

最大

VIH

High Level Input-

Voltage輸入高電平電壓

2.0

-

1.5

-

-

1.5

-

1.5

-

V

4.5

3.15

-

-

3.15

-

3.15

-

6.0

4.2

-

-

4.2

-

4.2

-

VIL

Low Level Input-

Voltage輸入低電平電壓

2.0

-

-

-

0.5

-

0.5

-

0.5

-

4.5

-

-

1.35

-

1.35

-

1.35

V

6.0

-

-

1.8

-

1.8

-

1.8

VOH

High Level Output Voltage輸出高電平電壓

2.0

IO=-20μA

1.9

2.0

-

1.9

-

1.9

-

V

4.5

4.4

4.5

-

4.4

-

4.4

-

6.0

5.9

6.0

-

5.9

-

5.9

-

4.5

IO=-4.0mA

4.18

4.31

-

4.13

-

4.10

-

6.0

IO=-5.2mA

5.68

5.8

-

5.63

-

5.60

-

VOL

Low Level Output Voltage輸出低電平電壓

2.0

IO=20μA

-

0.0

0.1

-

0.1

-

0.1

V

4.5

-

0.0

0.1

-

0.1

-

0.1

6.0

-

0.0

0.1

-

0.1

-

0.1

4.5

IO=4.0 mA

-

0.17

0.26

-

0.33

-

0.40

6.0

IO=5.2 mA

-

0.18

0.26

-

0.33

-

0.40

II

Input Leakage Current輸入漏電流

6.0

VI = VCC or GND

-

-

± 0.1

-

± 1

-

± 1

μA

ICC

Quiescent Supply Current靜態電源電流

6.0

VI = VCC or GND

-

-

1

-

10

-

20

μA

SYMBOL 符號

Parameter 參數

Test Condition測試條件

Value 數值

Unit 單位

VCC

-

TA=25℃

-40to85℃

-55to125℃

(V)

最小

典型

最大

最小

最大

最小

最大

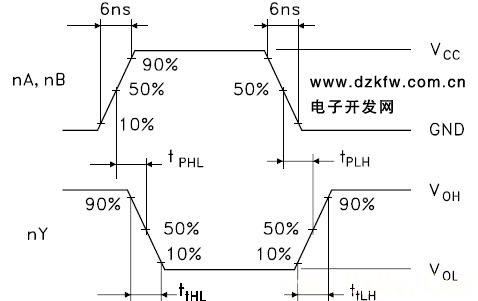

tTLH tTHL

Output Transition Time輸出過渡時間

2.0

-

-

30

75

-

95

-

110

ns

4.5

-

8

15

-

19

-

22

6.0

-

7

13

-

16

-

19

tPLH tPHL

Propagation Delay Time傳遞延遲時間

2.0

-

-

27

75

-

95

-

110

ns

4.5

-

9

15

-

19

-

22

6.0

-

8

13

-

16

-

19
