移位寄存器不僅有存放數碼而且有移位的功能。所謂移位，就是每當來一位移位脈沖(時鐘脈沖)，觸發器的狀態便向右或向左移動一位，也就是指寄存的數碼可以在移位脈沖的控制下依次進行移位。移位寄存器在計算機中應用廣泛。

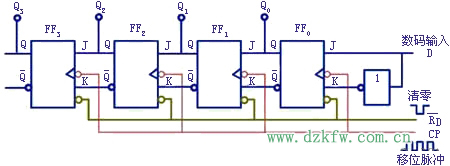

圖1所示是由JK觸發器組成的4位移位寄存器。接成D觸發器，數碼由D端輸入。設寄存的二進制數為1011，按移位脈沖(即時鐘脈沖)的工作節拍從高位到低位依次串行送至D端。工作之初先清零。首先，第一個移位脈沖的下降沿來到時使觸發器翻轉，，其他保持0態。接著，第二個移位脈沖的下降沿來到時使和同時翻轉，由于的J端為1，的J端為0，所以，，和仍為0。以后過程見表1，移位一次，存入一個新數碼，直到第4個脈沖的下降沿來時，存數結束。這時，可以從4個觸發器的Q端得到并行的數碼輸出。

圖1 由JK觸發器組成的4位移位寄存器

表1 移位寄存器的狀態表
計數脈沖數	二進制數				十進制數
0	0	0	0	0	清零
1	0	0	0	1	左移1位
2	0	0	1	0	左移2位
3	0	1	0	1	左移3位
4	1	0	1	1	左移4位
