這期推文算是上期推文的終結，因為上回說到 Mx OPC Server，提到組態王與編程軟件的仿真通訊，基于這點，有不少朋友想知道是如何實現，這一期，手把手教你學會組態軟件與編程軟件的組合使用。

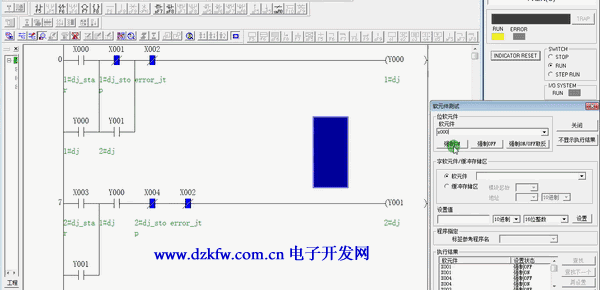

上面這種仿真過程估計是很多人一貫的做法，優點為簡單+明顯，缺點：只會了編程，學習過程枯燥~較快失去興趣。

而下面這種學習（仿真過程），是更全面的學習，掌握的不僅僅只有編程，缺點之一：用時較多。



當然，不能一概而論，每個人都不一樣，比如你是只想對某一條程序進行仿真或是急于看到程序的結果，那就沒必要用這種方式了，這里只是建議。

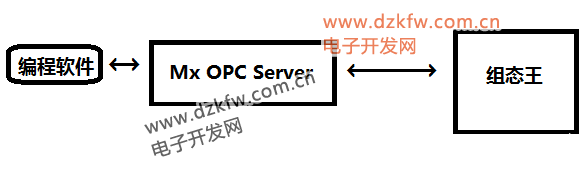

要想實現組態軟件與三菱PLC編程軟件的仿真通信是離不開：Mx OPC Server的。



本次用的是三菱的Mx OPC Server 6.04，軟件鏈接請看上期推文，安裝時需要序列號：12000-48529-66852-11001-5431。

先介紹下Mx OPC Server ：是三菱OPC服務軟件，能適用于三菱全系列PLC（可編程邏輯控制器）和組態軟件的連接，百度能搜到關于它的介紹基本是這樣了，而且教程比較少，特別是Mx OPC Server 6.04 的，不信你去試試~

以下內容分為GX Works2與組態王仿真通信和Gx Developery與組態王仿真通訊，基本步驟為：PLC編程，OPC參數設置，組態王畫面建立與參數設置。

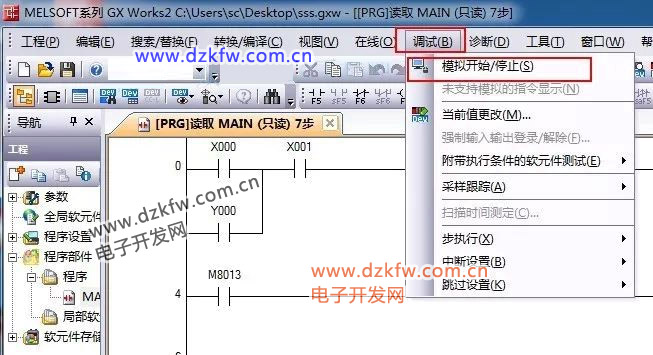

1Gx Works2與組態王編程，保存，打開仿真器 本例程CPU類型為FX-3U



打開仿真器后，其自動下載程序，下完后無需理會。

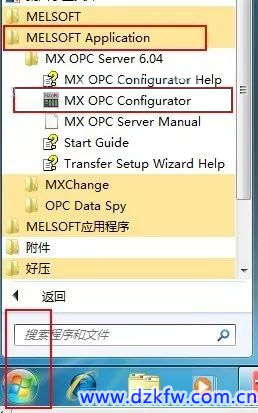

打開OPC軟件。選好文件夾，最后打開Mx OPC Configurator

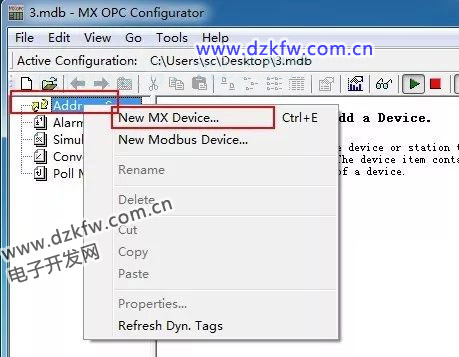

Mx OPC Configurator里，新建驅動連接

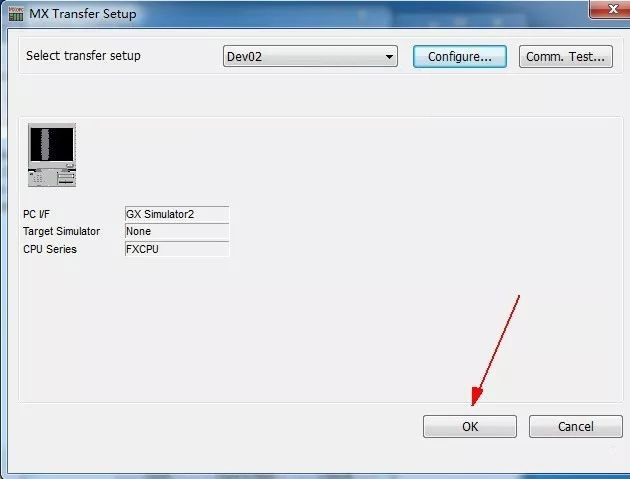

建立連接，自動彈對話框，點Configure...

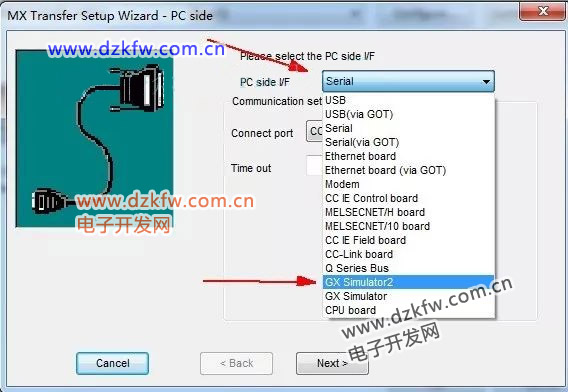

這里需要注意：對于GX Works2，PC Side I/F 需要選GX Simulator2 。                      對于Gx Developery，則選GX Simulator。

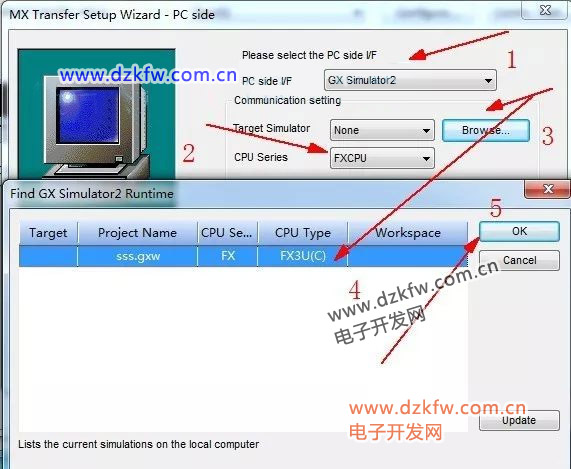

選擇CPU Series，點擊 Browse...可看到編程軟件建立的工程與CPU類型。

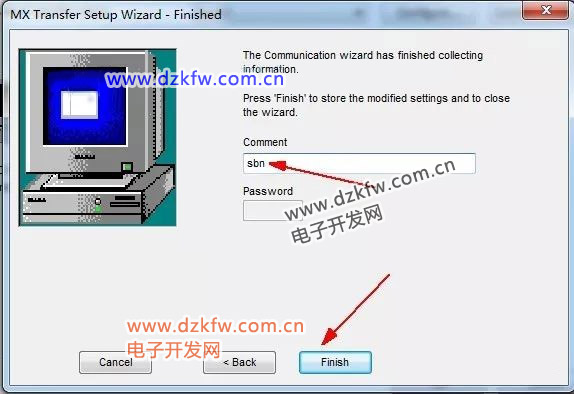

選好參數后，NEXT 然后 Comment 備注下名字，F(xiàn)inish



Finish對話框關閉后，本對話框選OK

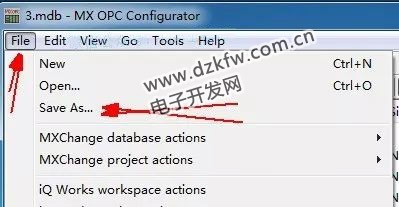

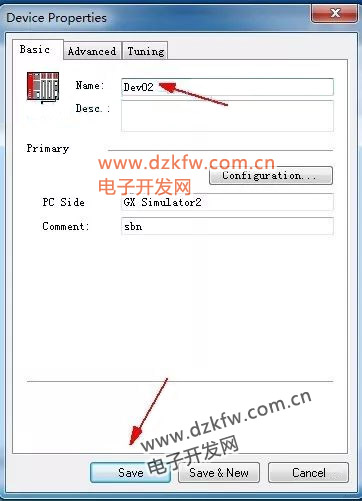

OK對話框關閉后，本對話框選Save

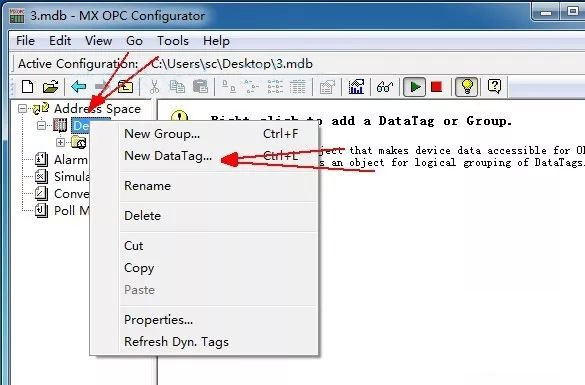

Save后，右鍵Dev02，New DataTag...建立變量



1改名。2選數據類型，記得選好后改I/O Addres名字！

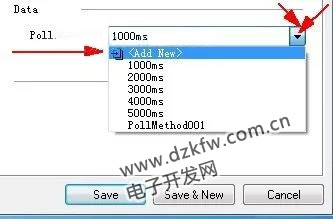

對于變量的實時性，可從這里修改時間。



本例OPC建完變量如下如



記得保存！



打開KingView組態王，建立OPC服務器連接，記得讀寫方式改為同步讀寫。

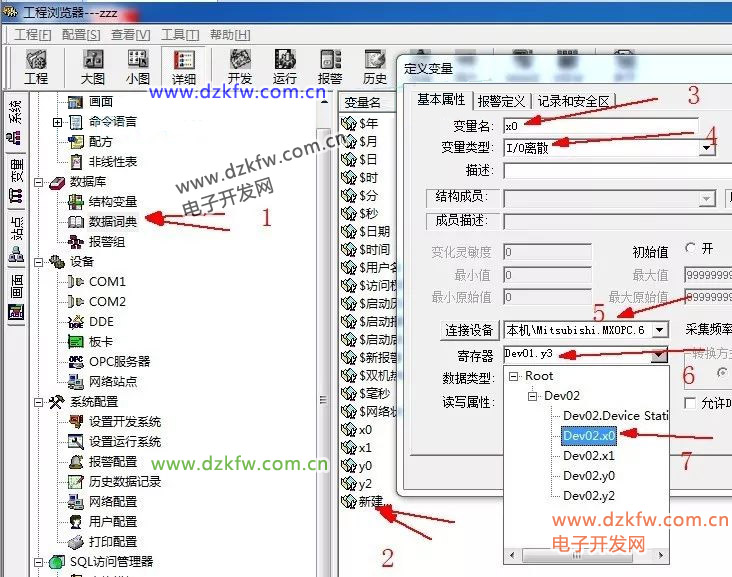

組態王建立變量，連接設備，寄存器，數據類型，與OPC建立的變量對應上。



本例組態王建完變量如下如

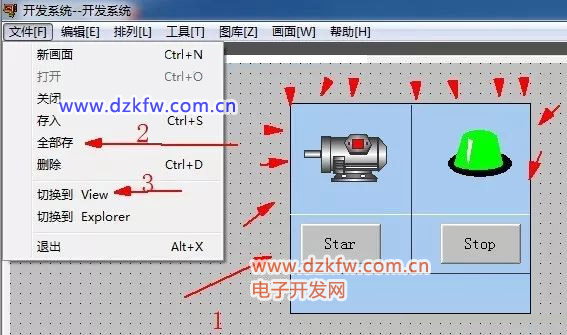

開始組建畫面與變量連接，具體看大伙自己組態，保存，切換到View。



最終效果圖



2Gx Developery與組態王這里需要注意：對于GX Works2，PC Side I/F 需要選GX Simulator2 。                       對于Gx Developery，則選GX Simulator。

其他注意：

GX Developery編程軟件的仿真器對于FX系列CPU最高僅支持FX2N，因此如果CPU類型選FX3U，打開仿真器時候?qū)�報錯！因此本例選FX2N系列CPU，除了上圖與GX Works2不一樣，其余都基本類似。
