此次著重講解組態王與PLC控制電動機正反轉的實驗案例，大伙可以學習借鑒一下，有問題也可以反饋出來！



一、用組態王虛擬實現三相電動機的正反轉控制

1 、畫一個風扇以表示電動機的正反轉運行。同時畫這個電動機 正反轉的控制面板�？刂泼姘迳显O(shè)有總的斷路器、停止、正轉、 反轉按鈕。

2 、畫出電動機的正反轉控制電氣原理圖，并且以組態王的動畫形式表現。

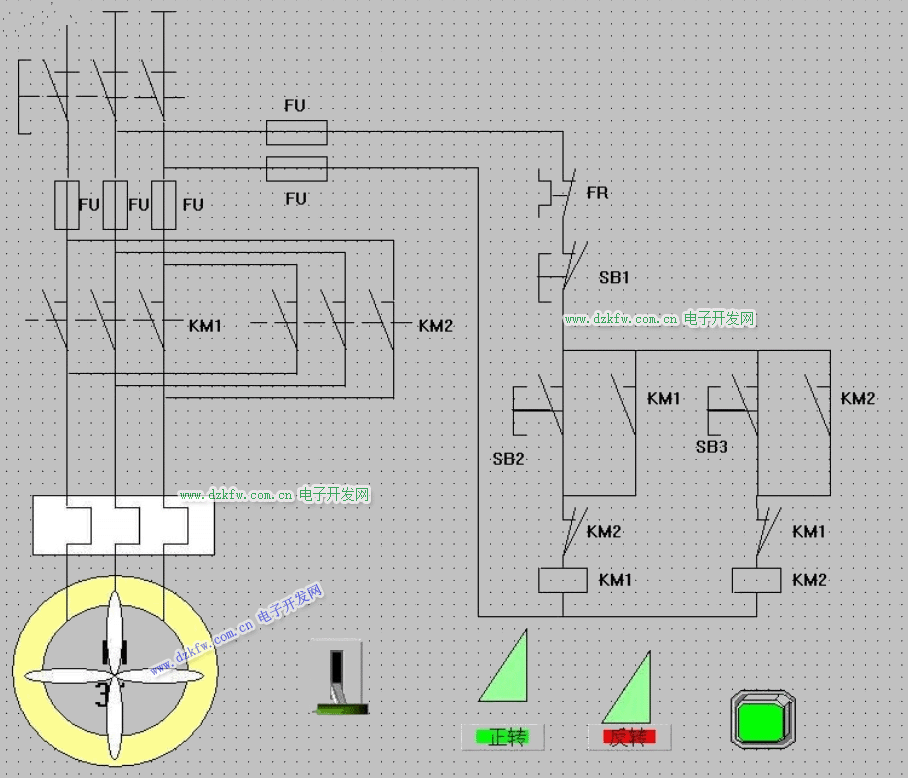

下圖是三相電動機的電路圖：

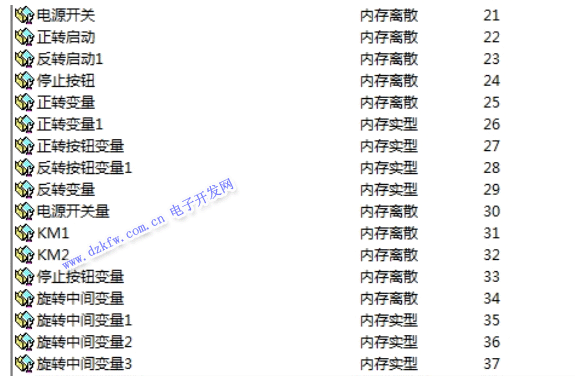

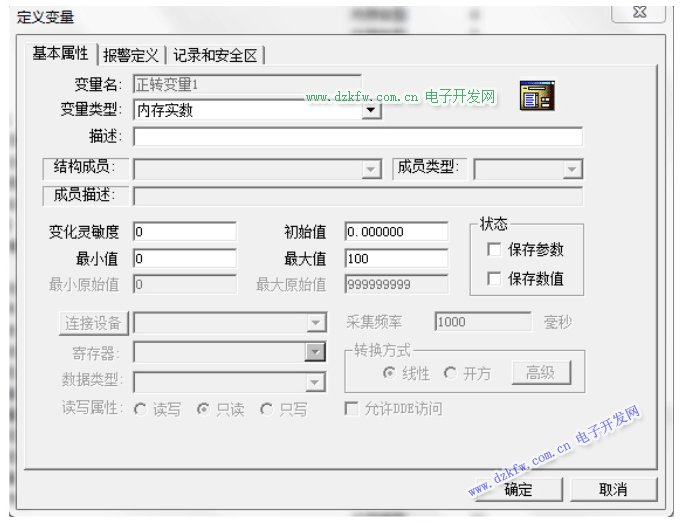

變量表和變量表的設置方法：

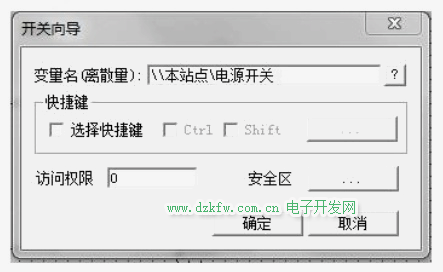

下圖是畫面中開關的設置，與變量連起來：

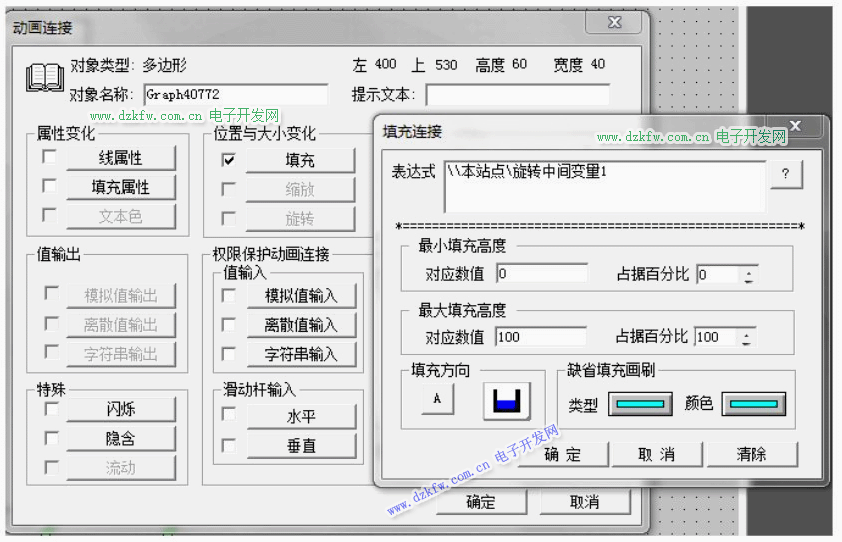

這是填充的動畫效果的設置：

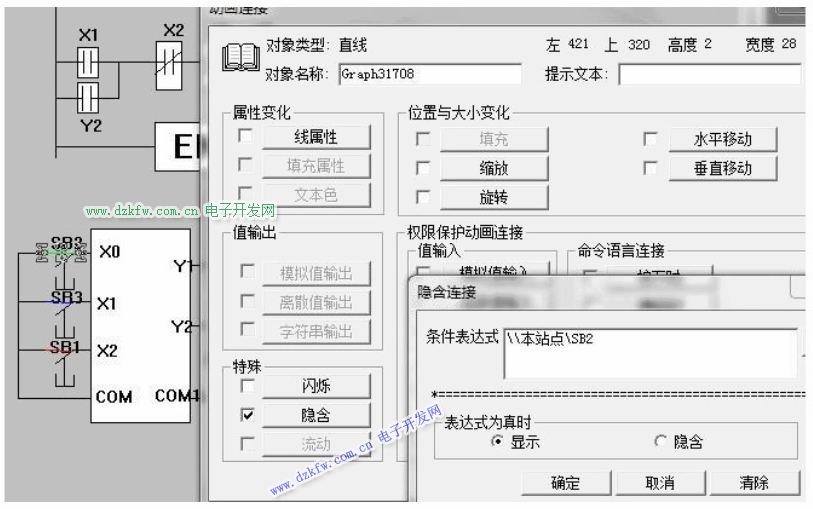

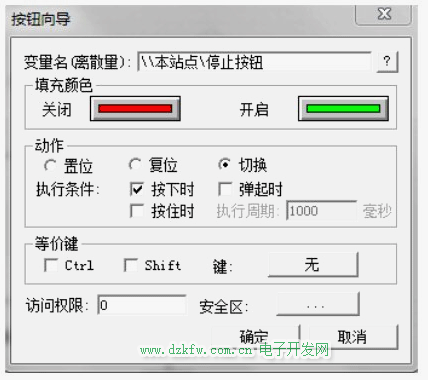

如圖為開關效果的動畫連接設置：

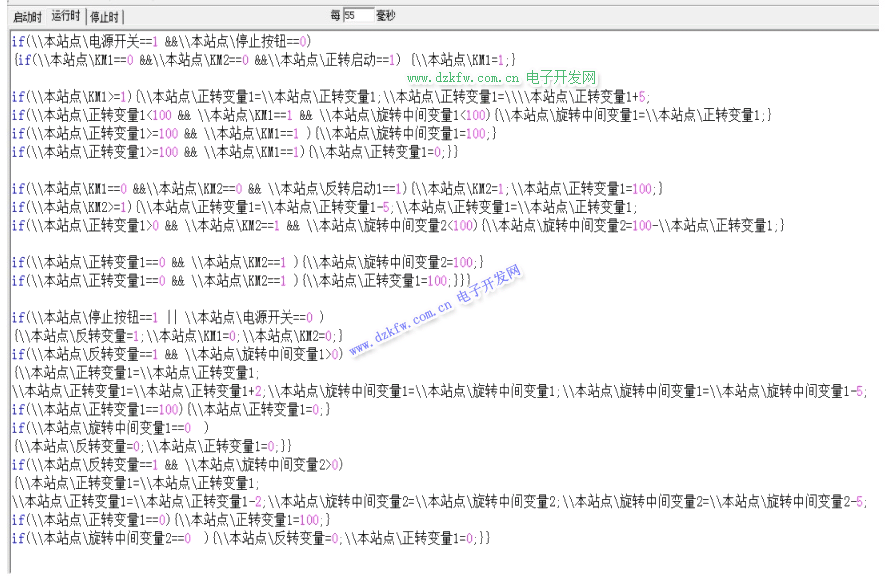

圖為程序的命令語言：



二、用組態王虛擬實現三相電動機的正反轉控制與PLC連接

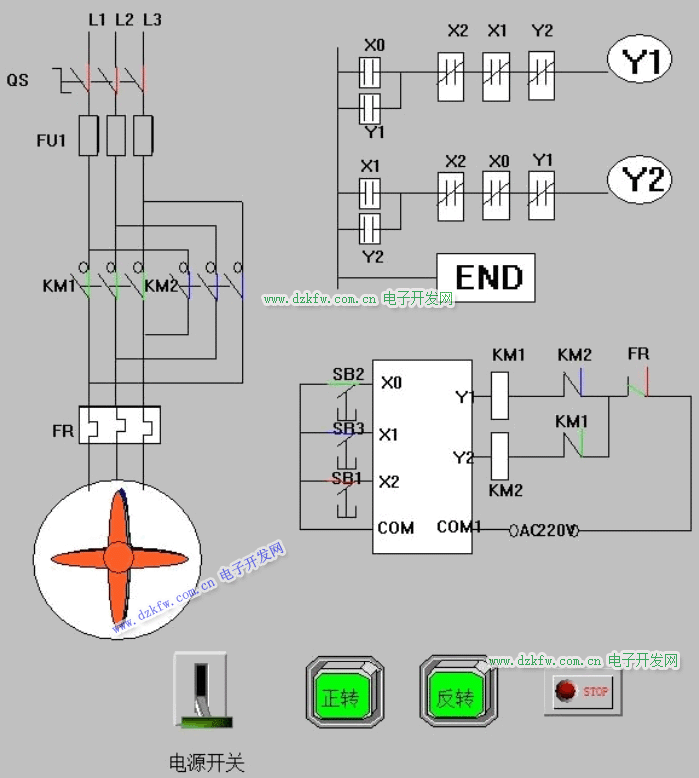

如圖畫面是組態王中的主電路和控制電路

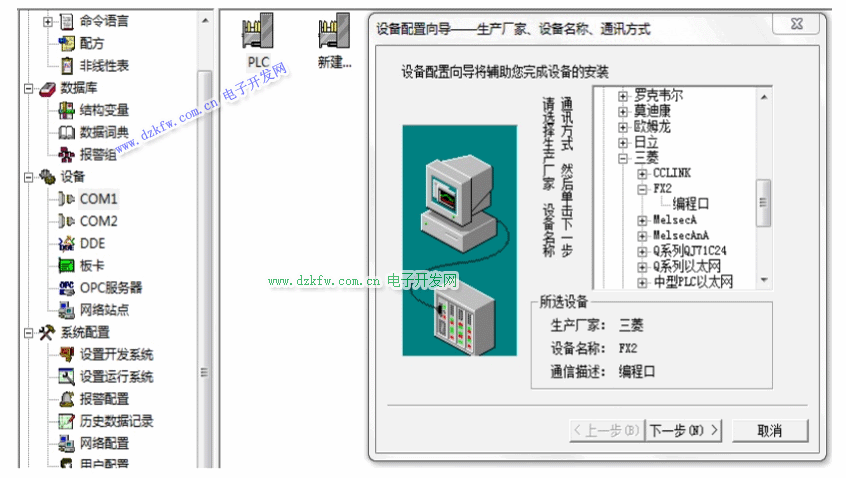

如圖是通過設備端口的設置與外部設備相連：



開關的動畫效果設置和之前的實驗一樣：

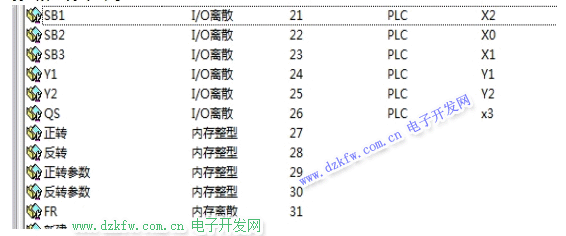

數據詞典的設置：

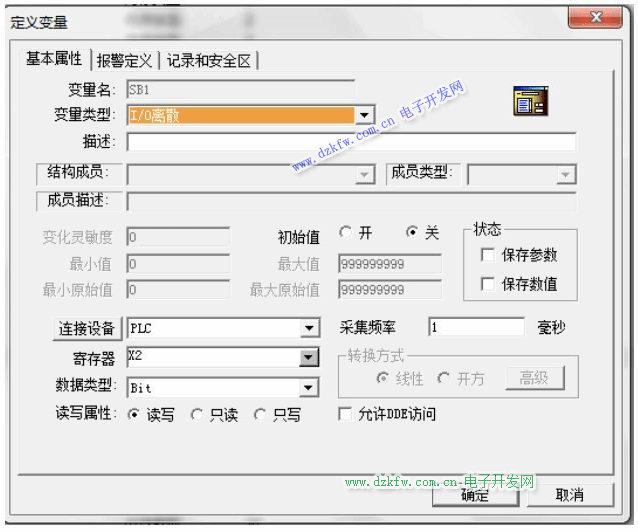

其中開關與PLC相連的變量設置比較特別：

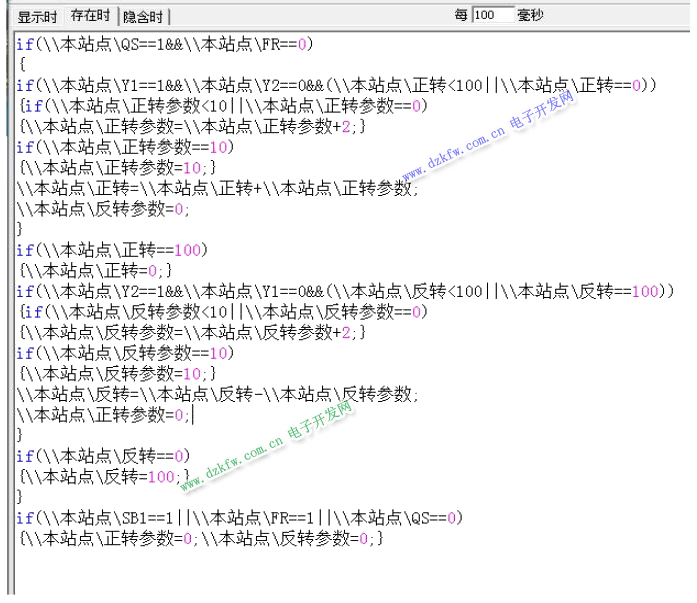

命令語言的設置如圖：

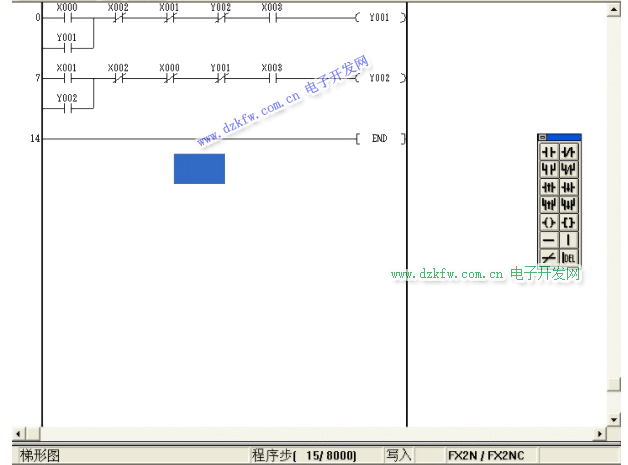

在PLC程序中梯形圖的畫法：



通過這些設置，最后能實現設備與電腦互相連接，互相控制。在工廠中的異地控制和控制室中的設備都與之相類似。
