在實際應用中霍爾元件常用到以下電路，其特性不一樣，究竟采用嘯哪一種，要根據實際用途來選擇。
1．恒流工作電路
     溫度變化引起霍爾元件的輸入電阻變化，從而使控制電流發生變化帶來誤差，為了減少這種誤差，常采用恒流源供電，如圖1所示。在恒流工作條件下，沒有霍爾元件輸入電阻和磁阻效應的影響。

圖1 恒流工作的霍爾傳感器

2．恒壓工作電路
     恒壓工作比恒流工作的性能要差些，只適用于精度要求不太高的地方，如圖2所示。

圖2 恒壓工作的霍爾傳感器

3．差分放大電路
      霍爾元件的輸出電壓一般較小，需要用放大電路放大其輸出電壓。為了獲得較好的放大效果，需采用差分放大電路，如圖3所示。使用一個運算放大器時，霍爾元件的輸出電阻可能會大于運算放大器的輸入電阻，從而產生誤差，而采用圖4所示的電路，則不存在這個問題。

圖3 一個運算放大器的放大電路

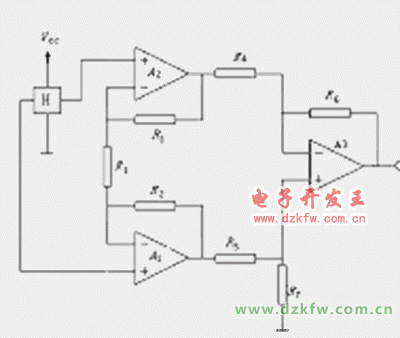

圖4 三個運算放大器的放大電路
