一、FX3U-4AD模擬量輸入模塊簡介

1、對各通道指定電壓輸入、電流輸入。

2、模擬量信號經過A/D轉換，數值保持在模塊緩沖存儲區(BFM)。

3、通過數字濾波器設定，可以讀取穩定的AD轉換值。

4、從PLC右邊記起的第1個特殊模塊編號為0，不論中間隔有多少個IO擴展模塊。

5、FX3U系列PLC最多擴展8臺特殊模塊。

二、接線方式

1、基本單元FX3U可以直接向模擬量輸入模塊提供DC24V電源。

2、模擬量輸入模塊需要單獨接地，不能與供電系統接地線共用。

3、模擬量的輸入線使用2芯的屏蔽雙絞電纜，請與其它動力線或者易于受感應的線分開布線。

4、選擇電流輸入的方式時，請務必將「V+」端子和「I+」端子短接。

5、輸入電壓有電壓波動，或者外部接線上有噪音時，請連接0.1～0.47μF 25V的電容。

三、讀取模擬量數據步驟

1、確認單元號：

從最接近基本單元FX3U的特殊功能單元/模塊開始計算，依次分配單元號0～7。

2、決定輸入模式的內容(BFM #0)：

設定與之相符的各通道的輸入模式（BFM#0）。用16進制數設定輸入模式。在使用通道的相應位中，選擇下表的輸入模式，進行設定。

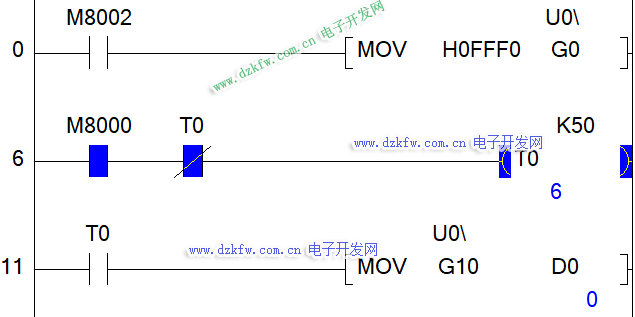

3、編寫順控程序：

編寫讀出模擬量數據的程序。

我沒有使用將模擬量輸入接入PLC中，所以一直都是數據0。

程序解析：

a、H0FFF0在H與F之間多了一個0，是因為區分開H和F沒有實際作用。

b、按照1和2步驟可確定，HFFF0是只開通道一，輸入模式是電壓輸入，模擬量輸入(-10V~10V)，數字亮輸入(-32000~32000)。

c、程序中使用G代替BFM，U0\G0[單元號\步驟編號]。

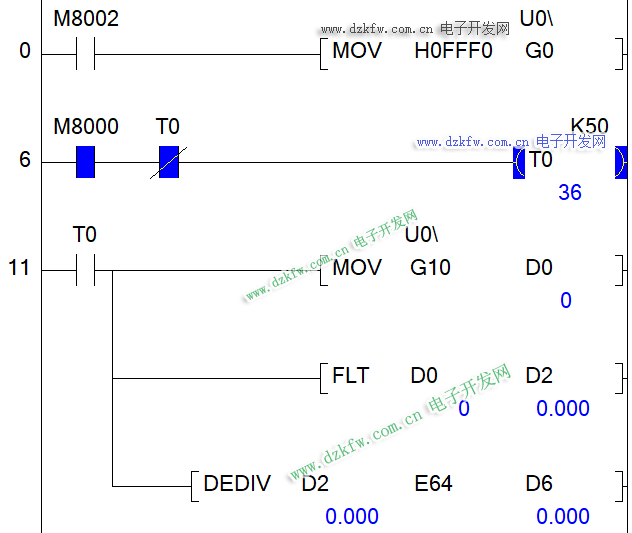

4、模擬量轉換：

通過計算尋找出模擬量與數字量之間的關系。

例子：使用通道一測量0~50HZ。

由步驟2可得，程序中的HFFF0即只開啟通道一，而且是使用模式0。因為模式0模擬量與數字量關系圖經過零點，所以頻率與數字量的關系是y=1/64x。

四、模擬量測量選擇方案

在工業上，最常使用的模擬量是電流型的4-20mA。

A、電壓型模擬量

a、0-10V

b、-10-10V

B、電流型模擬量

a、0-20mA

b、4-20mA

原因：

a、對于不使用電壓型的模擬量，是因為我們傳輸模擬量使用的是銅線，銅線自身是帶電阻的，同時越長的銅線電阻越大(在工業上，有時模擬量輸入的導線需要拉很長)，所以在通過銅線傳輸模擬量時會損耗在銅線上，從而產生較大的誤差。

b、對于使用電流型的4-20mA模擬量，而不是0-20mA的原因是不僅能夠杜絕導線消耗減小誤差，同時能起到自診斷的效果。當我們的模擬量傳輸導線斷了的時候，這時傳輸數據給PLC的是0，如果我們使用0-20mA的模擬量，是不是會認為我檢測的模擬量就是輸出0給我，并不認為導線已經斷了。所以使用4-20mA的模擬量可以檢測傳輸的導線是否有問題存在。

五、總結

1、模擬量轉換中一個小技巧是將物理量與數字量(對稱數字量取半)最大/最小對應。

2、FX3U系列最大可以擴展8個特殊模塊。

3、對于第四大點是我們選擇模擬量的一個指引，很多時候認為都是模擬量測量，但是真正使用時效果天差地別。
