（1）現有一套設備程序如下，只給大家看它啟動和停止的按鈕，其他的控制程序由M0去控制，就不展示給大家看，現在要求增加一個到期鎖機的功能。

 想法如下，時間到了2021年5月份，就進行鎖機，啟動按鈕就啟動不了M0了，除非通過以下方式解鎖，因?yàn)榭紤]到設備沒有觸摸屏控制，就做了一個按鈕解鎖的控制，重新開機后，按下啟動按鈕10S到12S之間，再按下停止按鈕8S到10S這個范圍，最后再按兩下啟動按鈕，密碼就解除

【設備硬件】

（1）三菱PLC ：FX3U-16MR

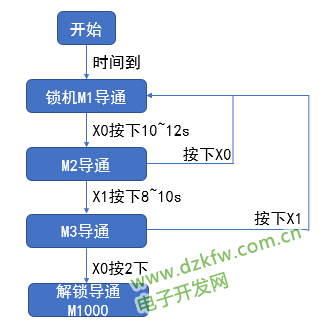

先畫出整套動作的思路，做出程序流程圖，具體如下：

（1）鎖機程序

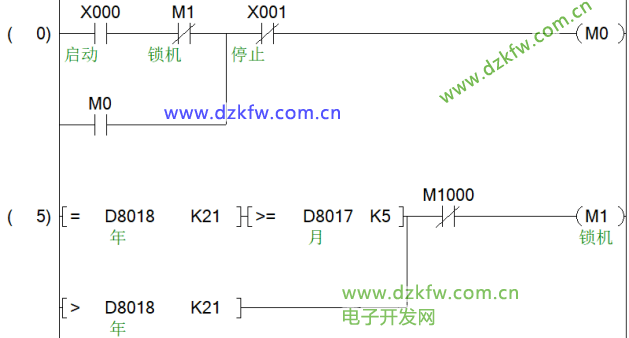

可以讀取plc的日期，用比較指令進行比較，滿足以下條件就觸發對應的M1點，在2021年時要大于5月份，或者大于2021年份的時間。條件滿足就導通M1斷開啟動的按鈕，不是直接控制設備停止，這樣做更好一點

解除鎖機可以控制觸發M1000，這個中間繼電是掉電保持的，只需要解鎖一次就可以一直保持解鎖狀態，后面我們編寫解鎖的程序直接控制M1000就可以。

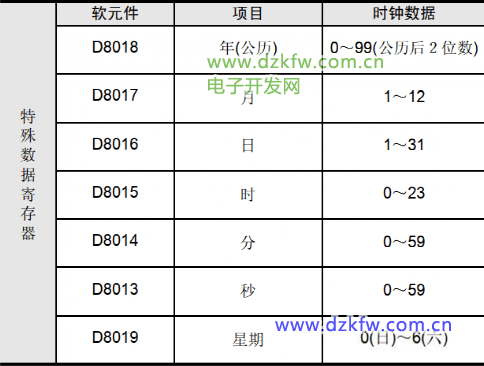

三菱PLC獲取日期 三菱plc的特殊數據寄存器

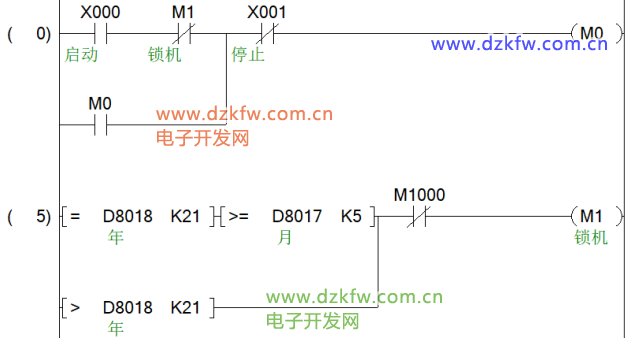

三菱PLC日期的比較和連鎖程序

（2）解鎖程序

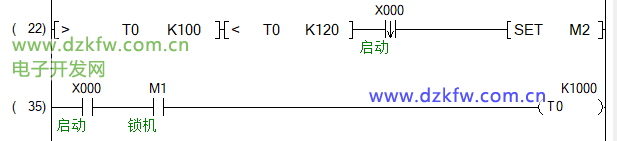

在M1導通鎖機條件下，按下X0按鈕會計時，松開按鈕時，M2導通，進入下一步的動作，這里需要注意，這兩行程序不能顛倒順序，不然松開按鈕時T0的線圈斷開先清空了，T0里面的數據就為0了，怎么也導通不了M2。

在M2的條件下，如果還按下X0按鈕就會復位M2回復到初始狀態，按下X1按鈕就會觸發T1定時器計時，松開按鈕時，X1的下降沿有導通，這時如果時間是在8S到10S之間，就會導通M3，進入下一步動作。

在M2的條件下，如果還按下X0按鈕就會復位M2回復到初始狀態，按下X1按鈕就會觸發T1定時器計時，松開按鈕時，X1的下降沿有導通，這時如果時間是在8S到10S之間，就會置位M3，進入下一步動作。

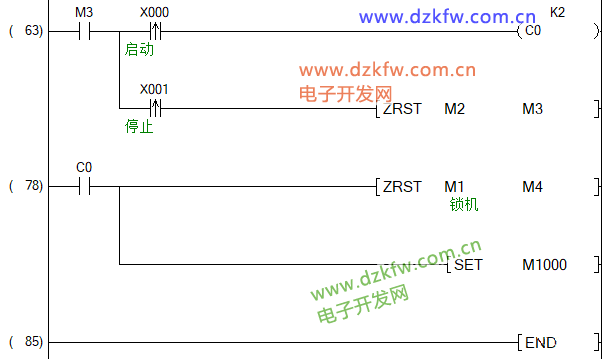

在M3的條件下，如果按下X1，就會復位M2、M3，回復到初始狀態，如果按2次X0按鈕，就會觸發C0計數器，計數一到，復位M2、M3的同時，置位M1000，解除鎖機，該點可以掉電保持，重新啟動機器就不需要重復解鎖了
