如何簡單測試三菱FX系列PLC485通訊

　　

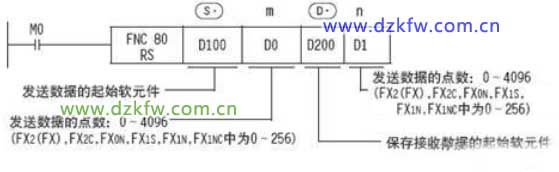

①、先了解RS指令

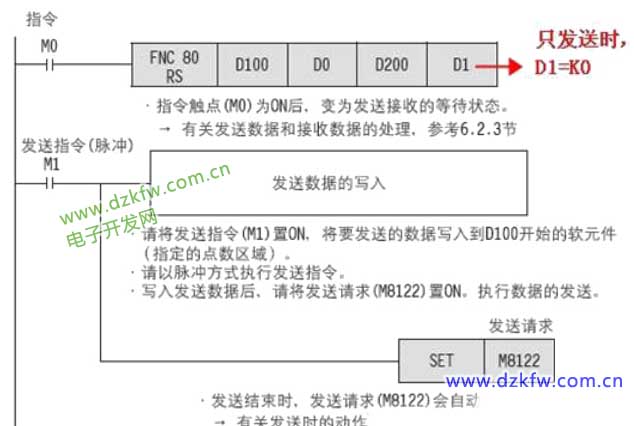

②、話不多說，直接上通訊手冊給的范例。按照該格式發送指令，相應的字節就通過串口給發出去了

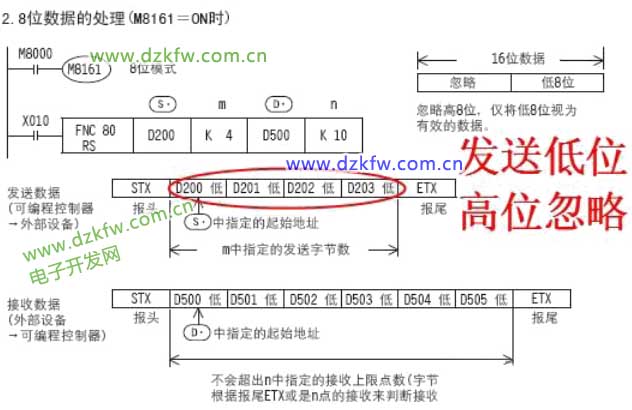

③、需要注意的一點，關于M8161。為了數據處理方便，我們最好只使用低八位

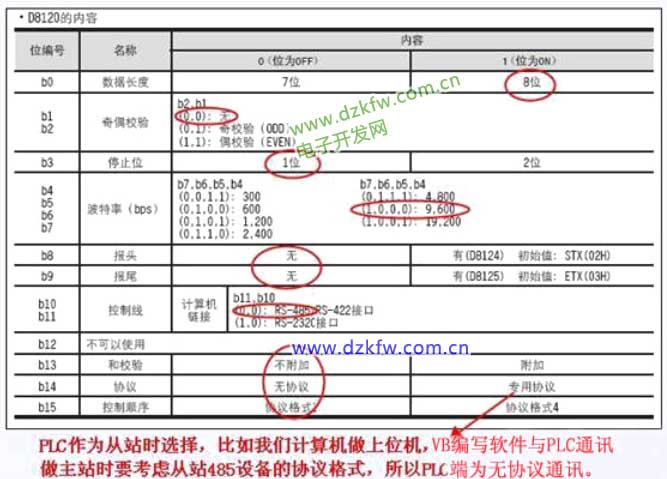

④、關于D8120，規定了PLC端串口發送接收環境，比較好理解

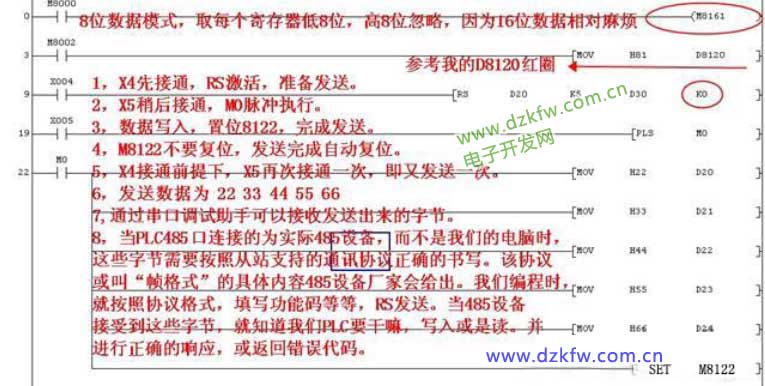

⑤、這些了解好之后，就開始做一個簡單的測試。PLC與電腦485連接,通過按鈕，驅動RS指令，發送字節。電腦端通過串口調試助手接收數據,PLC程序如下：

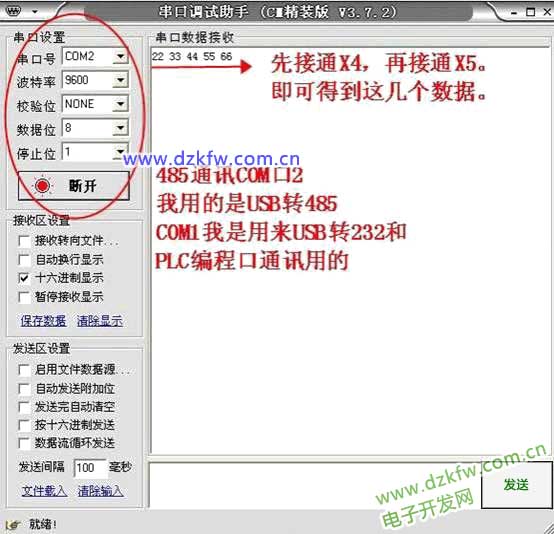

⑥、串口調試助手狀態和程序如下：

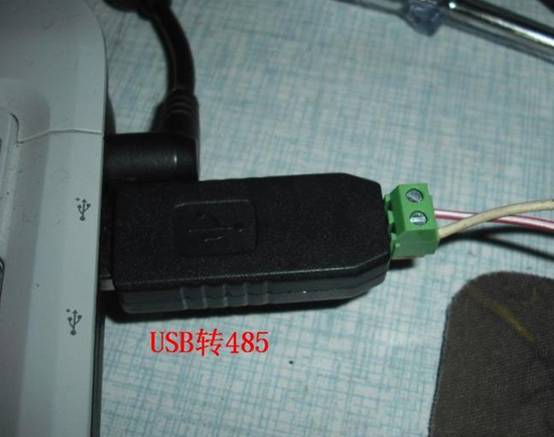

⑦、再上兩幅實物圖



　　做了這些，我覺得最重要的是明白第五點，我圖中文字部分。了解RS指令到底是怎樣工作的，我們就應該更好去運用到實際工作中。
