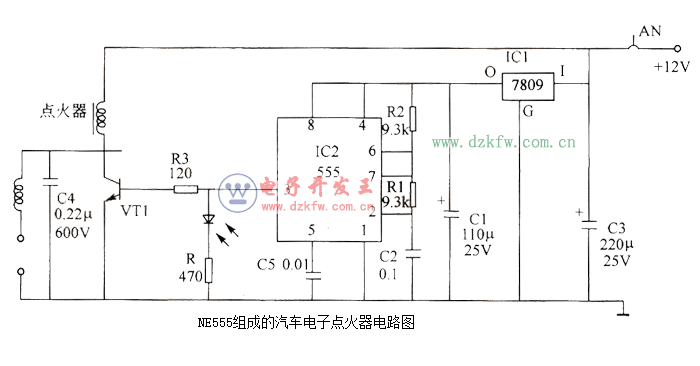

會員注冊如圖所示是由NE555定時電路、穩(wěn)壓器、電阻電容等組成的汽車電子點火器電路。本電路主要是利用汽車上的＋12V電源，給汽車進行電子點火。
在圖中，＋12V電壓經IC1（7089）三端穩(wěn)壓器輸出9V電壓，作為IC2（555）的供電源。555和R1、R2、C2等組成一個無穩(wěn)態(tài)多諧振蕩器。一旦得電便起振，其振蕩頻率為
圖示參數的振蕩頻率為528Hz。
555（IC2）輸出的振蕩脈沖經R3限流加至VT1的基極，經放大驅動升壓變壓器T，在點火線圈上產生約1500的點火電壓，它在高壓放電時的火花距離可達12mm。
