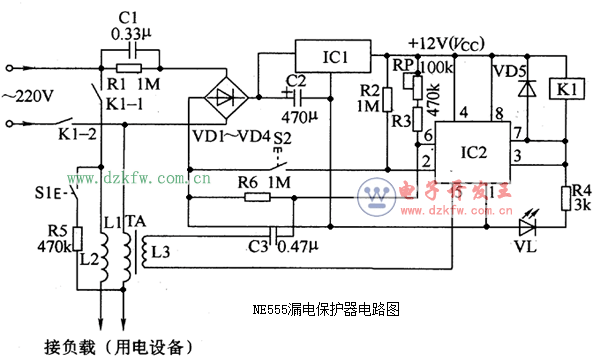

該漏電保護器電路設計采用了555時基集成電路作為主要元件之一，由555組成保護執行電路并驅動繼電器動作。該漏電保護器整機電路由電源電路、漏電檢測電路、保護執行電路和測試電路等組成。電路圖如下：

漏電保護器

　　電路組成結構：
　　電源電路由降壓電容器Cl、電阻器Rl、整流二極管VDl-VD4、濾波電容器C2和三端集成穩壓器lCl等組成。
　　漏電檢測電路由電流互感器TA、電容器C3、電阻器R6和時基集成電路IC2等組成。
　　保護執行電路由IC2內電路和繼電器K等組成。
　　測試電路由試驗按鈕Sl、復位按鈕S2、IC2內電路和發光二極管VL等組成。

　　工作原理：
　　交流220V電壓經Cl降壓、VDl-VD4整流、C2濾波及ICl穩壓后，產生直流+l2V電壓(Vcc)，作為IC2的工作電壓。

　　在正常情況下 (用電設備無漏電時)，TA的繞組Wl和W2中的電流大小相等、方向相反，繞組W3中無電流，IC2的6腳電位低于5腳電位 (即低于2Vcc/3)。在使用漏電保護器前，先按一下復位按鈕S2，使IC2的3腳輸出高電平，發光二極管VL點亮。此時，繼電器K不動作，交流 220V電壓經過繼電器K的兩組常閉觸頭Kl、K2和電流互感器TA的繞組Wl、W2向負載 (用電設備)供電。

　　當發生漏電或觸電時，繞組 Wl和W2中的電流便不平衡，W3繞組中有感應信號產生。該感應信號的正半周信號會使IC2的6腳電位高于5腳電位 (即高于ZVc73)，1C2的3腳由高電平變?yōu)榈碗娖剑�繼電器K通電吸合，其常閉觸頭Kl和K2均斷開，切斷負載電路中用電設備的電源。同時VL熄滅。

　　在漏電保護器電路正常工作時，若按動試驗按鈕Sl，則VL熄滅;若再按動復位按鈕S2后，則VL又點亮。調節RP的阻值，可改變漏電保護器的靈敏度。

　　元器件選擇：
　　RI選用1/2W碳膜電阻器;R2-R6選用1/4W碳膜電阻器。
　　Rp選用有機實心可變電阻器。
　　Cl選用耐壓值為630V滌綸電容器或CBB無感電容器;C2選用耐壓值為25V的鋁電解電容器;C3選用滌綸電容器或獨石電容器。
　　VDl-VD5均選用1N4007型硅整流二極管。
　　VL選用φ3mm發光二極管。
　　lCl選用LM7812型三端集成穩壓器;IC2選用NE555型時基集成電路。
　　K選用JRX-l1型l2V直流繼電器。
　　TA選用半導體收音機中輸出變壓器的鐵心自制，繞組W3用φO.06mm的漆包線繞2000匝，繞組Wl與W2用φO.gmm漆包線雙線并繞10匝，繞制時要加層間絕緣。
