這是一款極其簡單的電路，可以產生類似于美國警車發出的警笛聲音，在發出警報聲的同時警燈將同步閃爍。這個電路可以提供大于1A的負載，可驅動幾盞燈或大功率擴音器，這個電路將產生相當大的聲音和光亮。

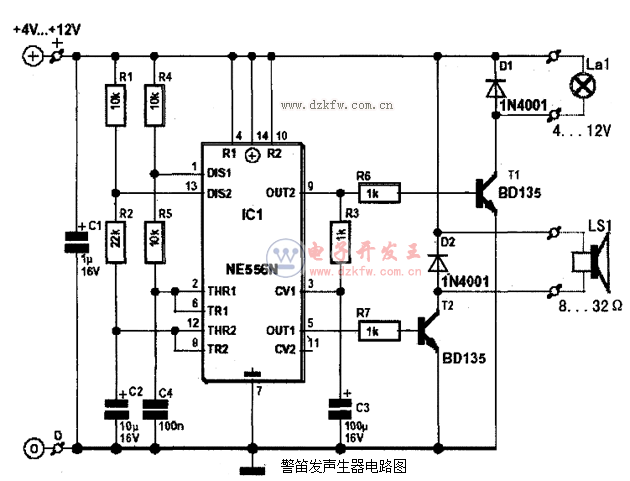

　　這個電路由兩個非穩態多諧振蕩器組成，這里使用NE556替代常用的NE555，你亦可以用兩片單獨的555，如果你覺得這更適合你。兩塊定時器芯片都被設置成非穩態多諧振蕩電路。


　　首先，定時器芯片（如上圖）通過設置R1、R2和C2的參數值，在9腳產生2Hz的方波信號，控制功率三極管T1的通斷來控制警燈La1的亮滅。其次定時器芯片（如圖1）設置R4、R5和C4的值，在5腳產生方波來驅動擴音器LS1。由第一塊定時器9腳產生的開關電壓通過R3對電解電容C3周期地充放電，C3聯接到第二定時器的控制輸入端3腳，使其工作在VCO（即電壓控制振蕩器）。其結果是周期產生的方波使擴音器上升、下降，產生一個逼真的警笛聲，正如大家在電影中經常聽到的一樣。

　　本電路只有少數幾個非標準器件，在制作電路板時不會遇到太大的問題。
