會員注冊數顯式定時器具有顯示明確清晰的特點。它是將表示時間的數字脈沖信號通過數碼器譯碼后，用數碼顯示管顯示出來。該電路介紹的是一位數碼顯示的數顯式定時器，它的顯示單位要根據時基信號的單位而定。它可以是“秒”，也可以是“分”，當然也可以是“時”。但對于數顯式一位定時器來說，“時”這個單位太大了，由于本電路結構的原因，不易達到準確，所以一般很少采用。其電路組成如圖所示。本電路由時基信號發生器、時間計數器、數碼譯碼器和數碼顯示器組成。

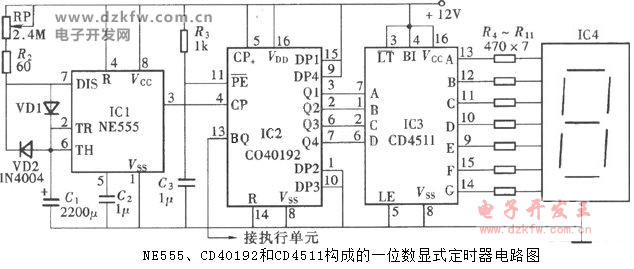

NE555、CD40192和CD4511構成的一位數顯式定時器電路圖
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2022-01-01
NE555、CD40192和CD4511構成的一位數顯式定時器電路圖
