作者：莫振棟

電路組成

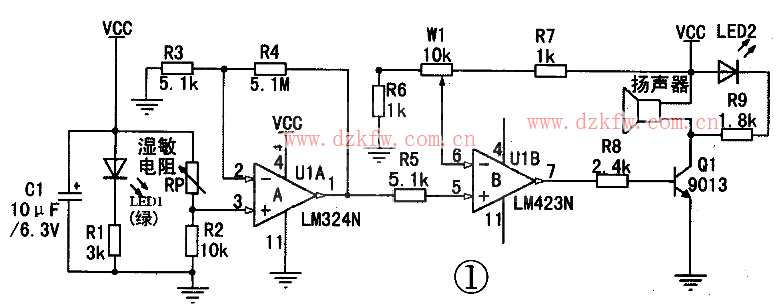

  該電路簡單易制，如圖1所示，由采樣電路、同相放大器、電壓比較器、報警指示電路、電源指示五部分組成。R2與濕敏電阻RP（自制）構成濕度檢測采樣電路，U1A、R3、R4組成同相放大器，U1B、R5、R6、R7、W1組成電壓比較器。R8、R9、Q1、蜂鳴器、LED2組成報警指示電路，LED1、R1為電源指示，VCC由2節5號電池提供3V電源。

   工作原理

　　LM324接成單電源工作方式，濕敏電阻RP將濕度轉換成電信號送入U(xiǎn)1的3腳進行同相放大1001倍，放大后的信號由U1的1腳輸出通過R5送入U(xiǎn)1的5腳進行電壓比較。

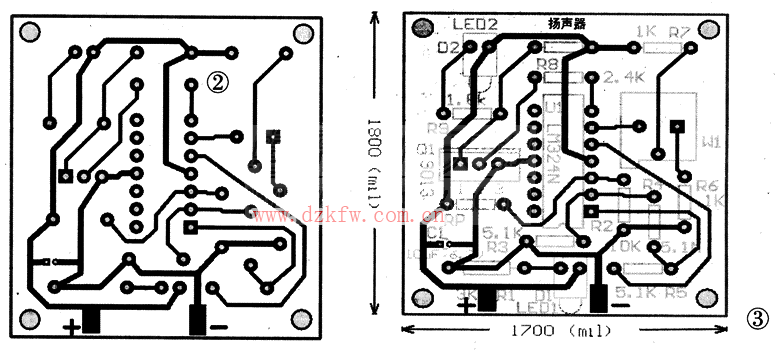

　　U1的7腳輸出報警信號由Q1推動報警指示。當U1的5腳電位高于6腳時，7腳輸出高電平、Q1導通、蜂鳴器聲響報警，LED2報警指示；否則7腳輸出低電平，不報警。調節W1的值可調整6腳電位，即調整濕度報警閾值。PCB板如圖2所示，元件位置圖如圖3所示。

    濕敏電阻RP的制作

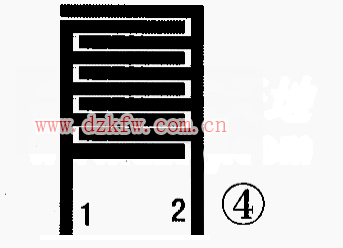

   PCB上腐蝕出兩條緊密音又型細銅線，并引出兩極1、2（如圖4所示），則兩極間電阻隨濕度變化而變化，能很好地滿足定性分析的需要，且制作簡便成本低廉。

　　筆者用該電路作為倉庫的濕度報警器，使用了兩年效果很好，成本在3元左右。將該電路稍作修改即可為數顯濕度指示器提供輸入，為自動除濕機提供啟動信號，等等。
